Rauch- und Feuerschutz-Schiebetore

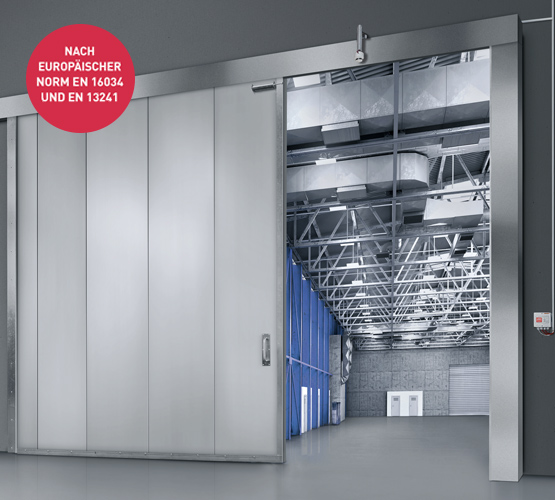

Highlights Novoslide Industry

Geprüfte Sicherheit für Brand-Schutzabschlüsse im Industrie- und Gewerbebau nach europäischer Norm EN 16034 und EN 13241
Viele sehr große Gebäude, wie z.B.Parkhäuser, Tiefgaragen und Einkaufszentren brauchen besondere Tore. Dafür gibt es viele Gründe, insbesondere die Sicherheitsanforderungen spielen dabei eine wichtige Rolle. Diese Art der Feuerschutzabschlüsse werden von den Europäischen Produktnormen EN 16034 („Feuerschutzabschlüsse“) und EN 13241 („Tore“) erfasst. Das neue Novoferm Feuerschutz-Schiebetor NovoSlide Industry ist insbesondere daraufhin entwickelt worden, diese anspruchsvollen Europäischen Produktstandards zu erfüllen. Somit kann unser Tor als CE-gekennzeichnetes Bauelement verlässlich in ganz Europa eingesetzt werden. Um den unterschiedlichen baurechtlichen Anforderungen in Europa gerecht zu werden, erfüllt das Tor alle gängigen Zeitklassen.

Feuerschutz-Schiebetore trennen verschiedene Brandabschnitte in Gebäuden voneinander ab. Das NovoSlide Industry Feuerschutz-Schiebetor erfüllt diese Aufgabe aufgrund der besonderen Montagefreundlichkeit und den hervorragenden Brandschutzeigenschaften besonders gut. Da sich die NovoSlide Industry Feuerschutz-Schiebetore aus möglichst werkseitig vormontierten Einzelkomponenten zusammensetzen, ist die Montage einfach und lässt sich entsprechend schnell bewältigen. Speziell das Aufreihen der einzelnen Paneele in der Laufschiene spart Zeit, da jedes Paneel mit einer separaten Laufrolle versehen ist.

Auch im Hinblick auf die erzielbaren Brandschutzklassifizierungen erweist sich das NovoSlide Industry hoch feuerbeständig, da das Tor sogar bis Brandschutzklasse EI₂ 120 geprüft ist. Nach 120 Minuten ist die Temperatur im Brandprüfofen deutlich über 1.000 °C, bei diesen Temperaturen ist nicht nur das Tor, sondern auch das Mauerwerk der Prüfwand im höchsten Maße beansprucht. Selbst bei diesen Bedingungen darf das Schiebetor im Brandversuch nahezu keine Verformungen zeigen und muss extrem strenge Vorgaben in Bezug auf Raumabschluss und Wärmedämmung einhalten.

Ihre Vorteile im Überblick

Besonders schnelle und einfache Montage
Viele werkseitig vormontierte Einzelkomponenten sparen Zeit an der Baustelle
Einfaches Aufreihen der Paneele, durch je eine separate Laufrolle pro Paneel
Eine bauseitige Paneel-Abdichtung mit Silikon bei S_a und S₂₀₀* ist nicht notwendig, da die Abdichtung zwischen den Paneelstößen bereits über ab Werk eingebrachte Dichtungen gewährleistet wird

* Ausnahme entnehmen Sie bitte der Technik Tabelle

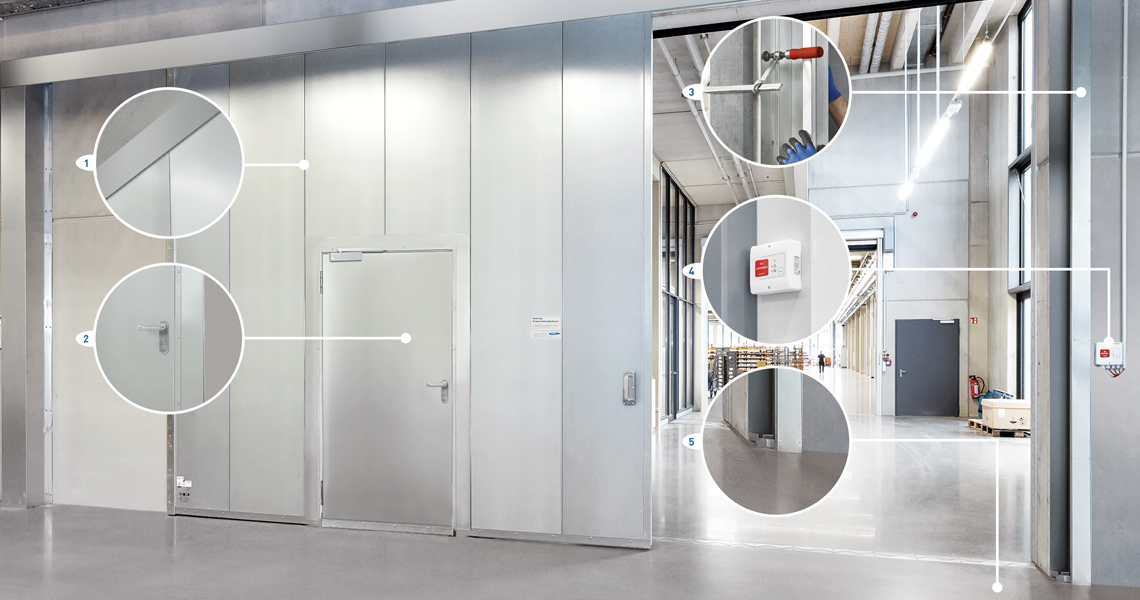

Das optimale System für alle Anwendungsbereiche im Brandschutz

(1) Glatte Optik auch für große Tore

Die planebenen Oberflächen und die auf der Vorderseite unsichtbare Paneel-Verbindung sorgen für eine einheitliche, ansprechende Optik. Für eine besonders ebenmäßige Optik sorgen auch die Verkleidungen der Laufschienen und des Gegengewichtskasten.

(2) Schlanke Schlupftüren

Schlupftüren erlauben einen bequemen Durchgang bei geschlossenem Tor und das grundsätzlich schwellenlos ohne unteres Anschlagprofil. Dies sorgt dafür, dass beim Durchgehen keine Stolpergefahr besteht. Mit ihren schmalen Rahmen wirken sie unaufdringlich und elegant.

(3) Montage- und Nutzungsfreundlichkeit

Novoferm Feuerschutz-Schiebetore zeichnen sich durch viele Vorteile aus. Sie eigenen sich sowohl für die Normalsturz- als auch für die stumpfe Deckenmontage. In der Nutzungsphase überzeugen diese Tore durch hervorragende Laufeigenschaften. Feuerschutz-Schiebetore werden oft in großen Dimensionen verbaut. Dank transport- und montagefreundlicher Elementbauweise lassen sich auch große Tordimensionen einfach realisieren.

(4) Ein Tor, wie Sie es brauchen

Passen Sie Ihr ein- oder zweifl ügeliges Feuerschutz-Schiebetor an Ihr Objekt an. Unsere zahlreichen Ausstattungsvarianten machen es möglich.

Im Alltag sollen die Tore überwiegend geöffnet bleiben?
Kein Problem, die Feststellanlage mit Auslösevorrichtung sorgt dafür, dass die Tore im Brandfall zuverlässig schließen. Zusätzlich im Standard enthaltene optische und akustische Signalgeber sorgen bei Toren mit Feststellanlage für zusätzliche Sicherheit.

(5) Schwellenloser Brandschutz

Bei Novoferm wird der kombinierte Rauch- und Feuerschutz konsequent weiterentwickelt. So kann bei entsprechender Bodenbeschaffenheit im gesamten Öffnungs- und Abstellbereich des Tores auf Schwellen verzichtet werden.

Europäische Norm

Feuerschutz-Schiebetore als Feuerschutzabschlüsse werden von den Europäischen Produktnormen EN 16034 (Türen, Tore und Fenster – Produktnorm, Leistungseigenschaften – Feuer- und/ oder Rauchschutzeigenschaften) und EN 13241 (Tore – Produktnorm, Leistungseigenschaften) erfasst. Diese Feuerschutzabschlüsse werden nach EN 13501-2 (Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten – Teil 2: Klassifizierung mit den Ergebnissen aus den Feuerwiderstandsprüfungen) klassifi ziert. Das neue Novoferm Feuerschutz-Schiebetor NovoSlide Industry ist insbesondere daraufhin entwickelt worden, diese anspruchsvollen Europäischen Produktstandards zu erfüllen.

Gemäß der Bauproduktenverordnung, die das Inverkehrbringen von Bauprodukten in Deutschland und der Europäischen Union regelt, müssen Bauprodukte, die von einer europäischen Produktnorm erfasst sind, mit einem CEKennzeichen und einer Leistungserklärung/ Declaration of Performance (DOP) ausgeliefert werden. Dies ist für Feuerschutz-Schiebetore nach dem Ende der Koexistenzphase von nationalen und europäischen Regelungen der Fall. Die so gekennzeichneten Tore sind so in allen Mitgliedsstaaten der Europäischen Union (CEN) verwendbar.

Neben den Europäischen Normen sind stets auch die jeweiligen nationalen baurechtlichen Anforderungen zu beachten, die auch in Zukunft immer innerhalb der Verantwortung der Länder liegen und nicht europäisch harmonisiert werden.

Zum Beispiel in Deutschland defi niert im Wesentlichen die Musterverwaltungsvorschrift „Technische Baubestimmungen“ (MVV-TB) diese baurechtlichen Anforderungen an Feuer- und Rauchschutztore.

Die MVV-TB fordert neben den Feuerschutzklassen EI₂ 30 und EI₂ 90 auch zusätzlich die Leistungseigenschaften dichtschließend (S_a) und die Dauerhaftigkeit der Selbstschließung
(C2).

Brandprüfung

Toransicht nach 130 Minuten

Technische Beschreibung

Hohe Funktionalität, ansprechendes Design und innovative Details zeichnen die Feuer- und Rauchschutz-Schiebetorsysteme von Novoferm aus. Sie eignen sich für viele bauliche Situationen und fügen sich harmonisch in unterschiedliche Architekturkonzepte des Industrie- und Gewerbebaus ein.

Zertifizierung (Zulassung)

Jede Bauart entspricht der DIN EN 16034 und DIN EN 13241 und ist von amtlicher Prüfstelle nach DIN EN 1634 auf ihre Brandschutzeigenschaften geprüft. Alle 1-flügeligen Tore sind mit entsprechenden Dauerfunktionsprüfungen (geprüfte Dauerhaftigkeit der Selbstschließung nach EN 12605 mit 50.000 Zyklen (Klasse C3)) nachgewiesen.

Optional auch mit Rauchschutzklassifizierung S_a (Dichtschließend – mit 3-seitigem Dichtungssystem) oder S₂₀₀ (Rauchdicht – mit 4-seitig umlaufendem Dichtungssystem).

Einbau

Die Wand, in die der Feuerschutzabschluss einzubauen ist, sowie dessen Befestigung muss den Forderungen der Klassifizierung entsprechen (siehe Beschreibung der einzelnen Tortypen). Der Fußboden im Torbereich muss nicht brennbar (Baustoffklasse A1) ausgeführt werden.

Hinweis:
Werden Schiebetore im Abstellbereich bauseits verkleidet, sind für Wartungsarbeiten benötigte Revisionsöffnungen unbedingt erforderlich.

Sturzausführungen

Standardausführung Normalsturz erfordert ca. 250 mm Sturzhöhe
Für Sonderausführung stumpfe Deckenmontage genügen mindestens 150 mm Sturzhöhe
Bei stumpfer Deckenmontage hat die Sturzblende 150 mm Höhe. Beachten Sie bitte hierzu auch die Befestigungsarten auf Seite 20

Torblatt

Aus verzinkten, maschinell besonders gerichteten Feinblechen, 0,75 mm dick, mit Brandschutzisolierung. Torblatt aus einzelnen, torblatthohen Elementen zusammengefügt, mit planebener Oberfläche der Elemente durch Verkleben der Blechummantelung mit der Brandschutzisolierung (Lieferung in Einzelpaneelen).

Auch bei hohen Toren bis 6 m kein Höhenstoß erforderlich.

Dichtung

Dreiseitig umlaufend mit Labyrinth-Dichtungsprofilen, für Deutschland baurechtlich erforderlich. Zusätzliches Dichtungssystem zwischen den einzelnen Paneelen, zur Erreichung der Mindestanforderungen Rauchdicht S_a. Kein Abfugen der Paneel-Stöße notwendig. Optional auch mit 4-seitig umlaufendem Rauchschutz-Dichtungssystem als S₂₀₀ erhältlich.

Beschlag

Geschlossenes Laufschienen-System mit jeweils einem Tragrollen-System je Paneel für leichten Lauf des Tores, geschlossenes Laufschienen-System mit einzeln montierten Tragwinkel-Konstruktionen, samt hydraulischem Enddämpfer, Schließgewicht im verzinkten Verkleidungskasten, innenliegende Bodenführung sowie Hand- und Muschelgriff im Standard in Edelstahl.

Torzulaufbremse (Radialdämpfer)

Zur Regelung der Schließgeschwindigkeit zwischen 0,08 und 0,3 m/ Sekunde stufenlos einstellbar.

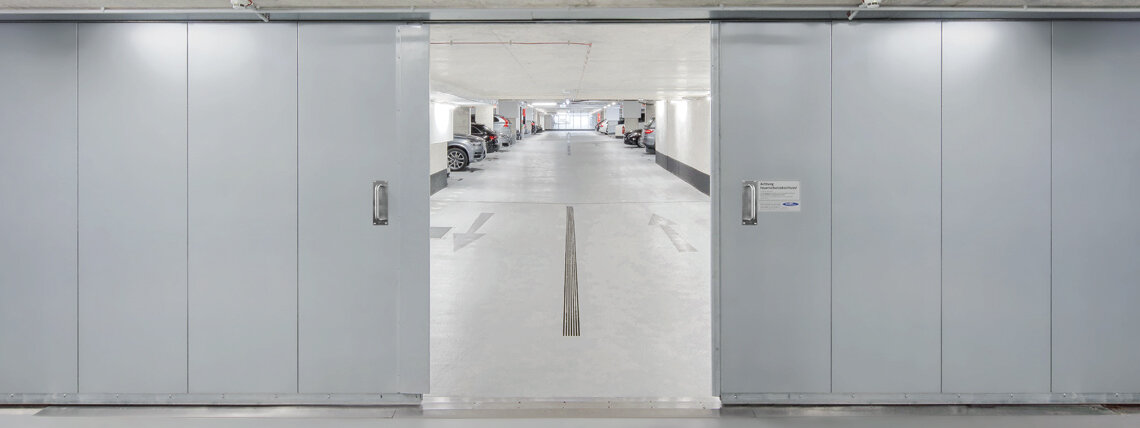

Mögliche Varianten / Sonderausstattungen

Feststellanlage – Feststell- und Auslösevorrichtung

Für Tore, die betriebsbedingt überwiegend geöffnet bleiben müssen, bestehend aus:
Brandmeldern in zulassungsgerechter Anzahl, Feststellmagnet, Feststellanlagen-Zentrale mit integriertem Drucktaster (Aufputz) Typ FSZ (Betrieb mit 230V/ Steuerspannung 24V). Im Brandfall schließt das Tor über die Brandmelder automatisch, sonst durch Betätigung der Auslösetaste. Zusätzlich ausgestattet mit optisch-akustischem Signalgeber, welcher nach DIN EN 12604 erforderlich ist. Optional ist auch eine Ansteuerung des Tores über die bauseitige Brandmeldeanlage möglich.

Hinweis:
Nach dem Einbau ist die Abnahmeprüfung der Feststellanlage und deren weitere periodische Überwachung durch eine zertifizierte Fachkraft vom Betreiber auf seine Kosten zu veranlassen (siehe Bauartengenehmigung über die Feststellanlage). Gerne bieten wir Ihnen dazu einen entsprechenden Wartungsvertrag an.

Schlupftür und Rauchschutz-Schlupftür

Schlupftür EI₂ 30 bis EI₂ 120, im Standard mit Rauchschutz S_a (Dichtschließend – 3-seitiges Dichtungsprofil), Rauchschutz S₂₀₀ (4-seitig umlaufendes Dichtungssystem), im Torblatt zwischen zwei Elementen eingebaut, Standard ohne untere Schwelle, Türgröße 1.000 x 2.000 mm LD (Lichtes Durchgangsmaß). Der Einbau einer Schlupftür ohne Schwelle darf erst ab einer lichten Wandöffnung in der Breite von 2.500 mm und in der Höhe von 2.300 mm erfolgen.

Beschlag:
2 dreiteilige Bänder mit Kugellagern, 1 Türschließer DIN EN 1154, 1 Einsteckschloss DIN 18250 mit Wechsel für Profilzylinder, optional mit Antipanikfunktion, Edelstahl-Flachdrückergarnitur mit Kurzschild. Alternativ auch mit Schlupftür in die Laibung schlagend erhältlich EI₂ 30 bis EI₂ 90.

Elektrischer Antrieb

Zum Öffnen mit Sondersteuerung mit separatem 3-fach Drucktaster in Totmannschaltung. Zusätzlich wird die Steuerungseinheit gemäß den neuen Anforderungen mit einem Rauchmelder abgesichert. Schließen über die Auslösetaste der Feststellanlage bzw. separaten Taster „Tor schließen”; Öffnen über einen separaten Taster „Tor öffnen” (insbesondere für größere Tore, wenn manuelles Öffnen erhebliche Kraftanstrengung erfordert). Im Brandfall tritt der Antrieb außer Funktion und das Tor schließt automatisch durch das Schließgewicht.

Hinweis:
Bei Toren mit elektrischer Öffnungshilfe sind die erforderlichen Prüfungen durch Sachkundige vom Betreiber auf seine Kosten zu veranlassen (siehe Richtlinien für kraftbetätigte Tore).

Torblattoberfläche

Standardmäßig verzinkt, inklusive Torblatt-Einfassprofile; wahlweise Bandbeschichtung nur der Torblattpaneele (Kieselgrau, ähnlich RAL 7032) oder mit RAL nach Wahl Beschichtung, inklusive Torblatt-Einfassprofile, Abdeckungen und Verkleidungen.

Hakenfallenschloss

Zur Sicherung des geschlossenen Tors, mit gefederter Falle, durch Schlüssel zu betätigen, für Profilzylinder vorgesehen.

Auch mit Riegelkontakt möglich.

Stumpfe Deckenmontage

Mit Sturzblende (150 mm Höhe).

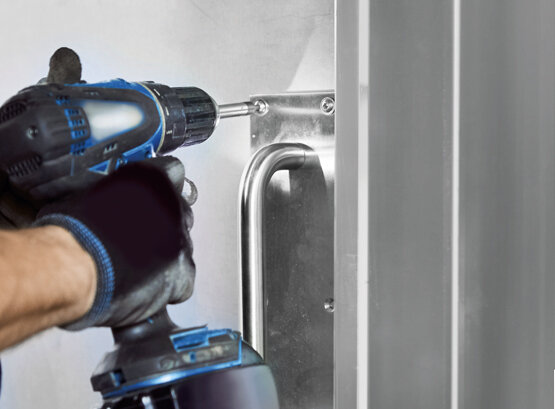

Montagefreundlichkeit

Ihre Vorteile im Überblick

Die NovoSlide Industry Feuerschutz-Schiebetore lassen sich besonders schnell einbauen.
Raffinierte technische Details beschleunigen den Vorgang deutlich.
Sehen Sie hier einige Beispiele.
Alle Details können Sie der ausführlichen Montageanleitung entnehmen.

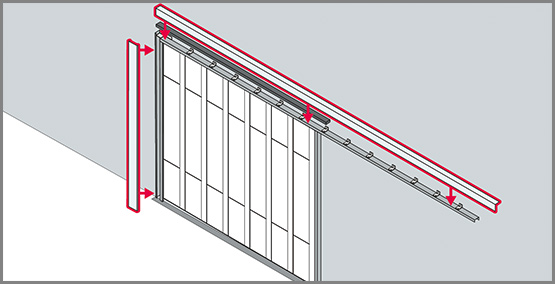

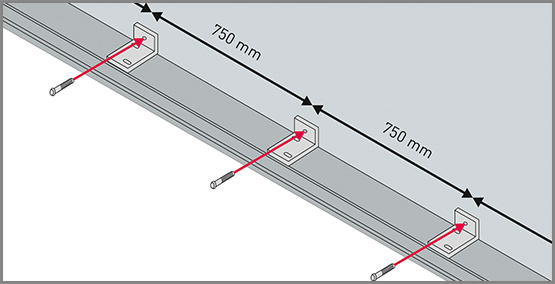

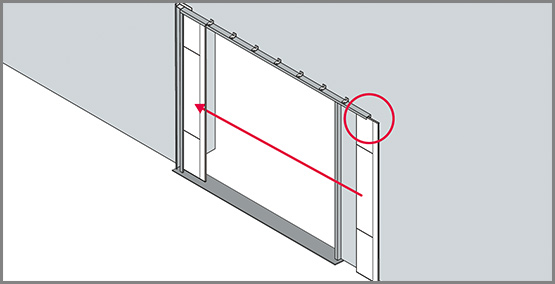

Einfache Montage durch Einzelkonsol-Befestigung mit vergrößertem Befestigungsabstand sowohl im Schließ- als auch im Öffnungsbereich von 750 mm (≥ 7.305 mm: 500 mm). Einfacher Toleranzausgleich bei der Montage, durch Langlöcher in der Konsole und der Laufschiene.

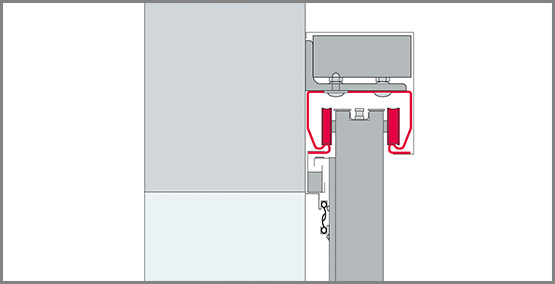

Einfaches Aufreihen der Paneele in der Laufschiene durch einen separaten Laufwagen pro Paneel.

Alle Verschraubungspunkte sind werkseitig vorgelocht.

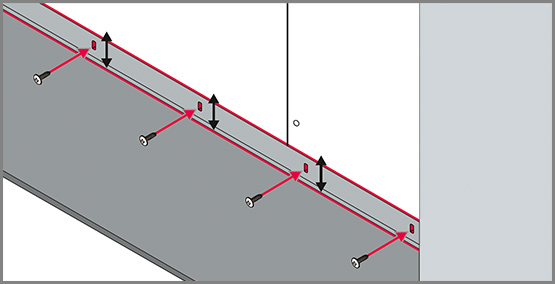

Schneller/ leichter Ausgleich von Bodenunebenheiten über das höhenverstellbare Boden-Abschluss-Profil.

Einfache Laufschienenabdeckung im Standard enthalten, diese wird nicht sichtbar von oben verschraubt. Flächenbündig mit dem Gegengewichtskasten.

Weniger Komplexität durch werkseitig weitestgehend vorgefertigte Komponenten, in denen sogar z.B. schon die erforderlichen Aufschäumer-Streifen montiert sind.

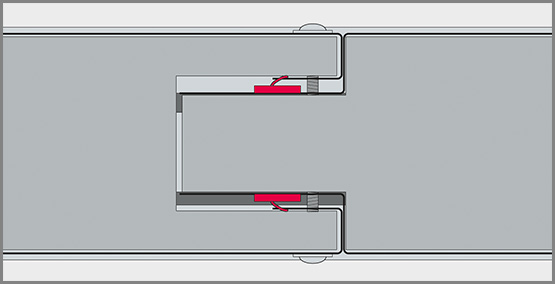

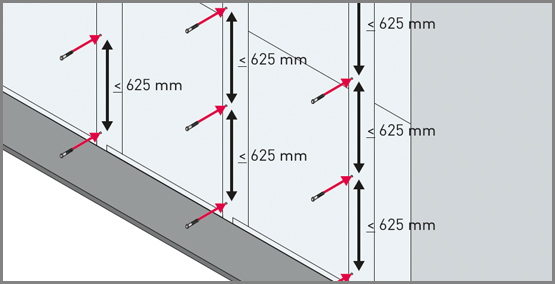

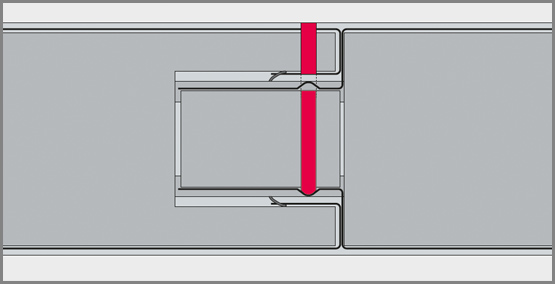

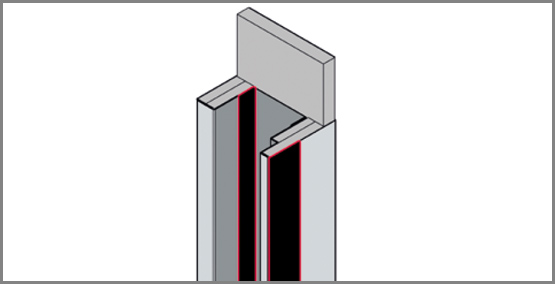

Verbindung der Paneele untereinander mit 1-seitiger Verschraubung auf der nicht sichtbaren Wandseite (Schraubenabstand ≤ 625 mm).

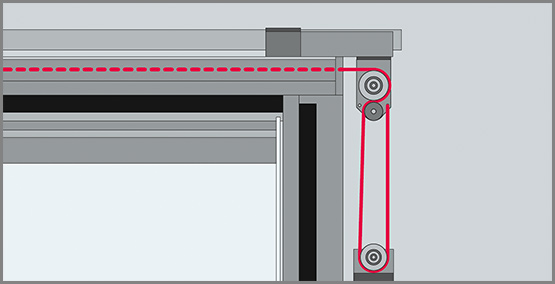

Montagefreundliche, vereinfachte Drahtseilführung für das Schließgewicht. Standard im Einlaufbereich optional im Tor-Abstellbereich möglich.

Spezielle Laufrollen-Geometrie gleicht Unebenheiten im Wand- und Sturzbereich aus.

Keine bauseitige Paneel-Abdichtung mit Silikon bei S_a und S₂₀₀ notwendig, da die Abdichtung an den Paneelstößen über die integrierten Dichtungen bereits vorhanden ist.

Planungshilfen

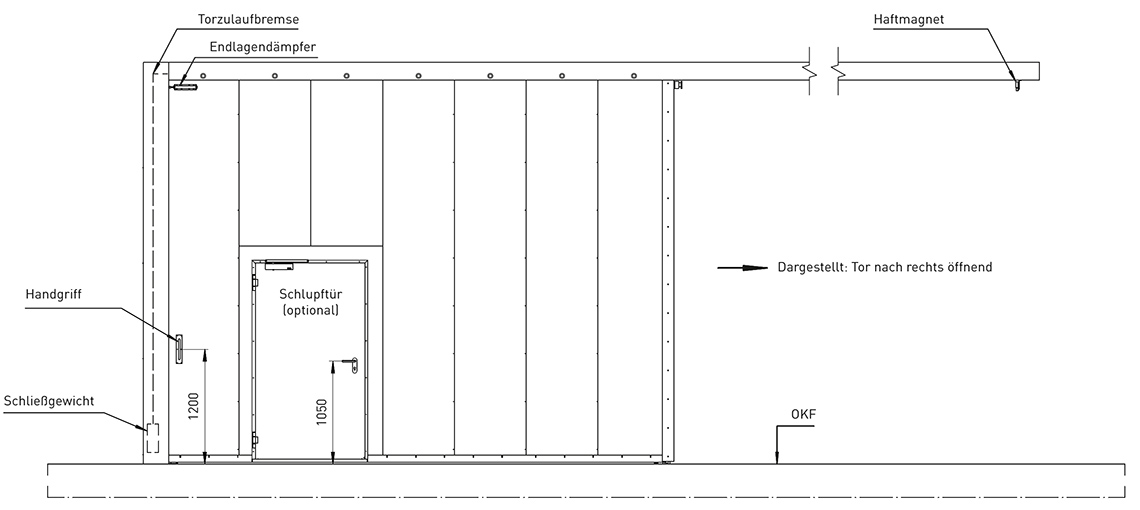

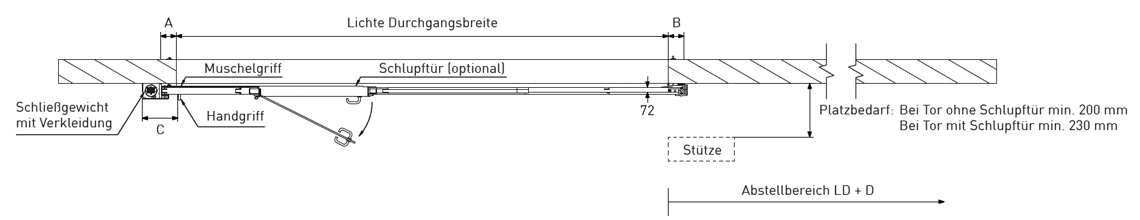

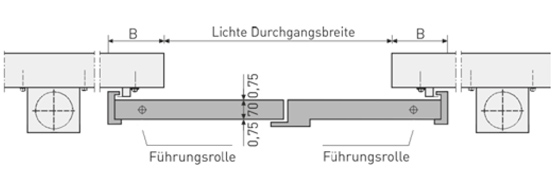

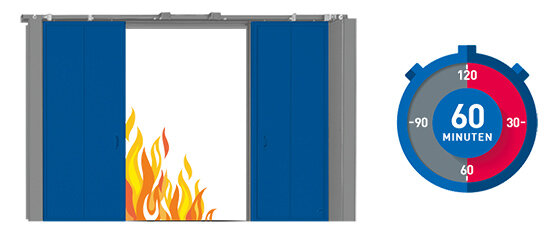

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂ 120 – 1-Flügelige Bauart

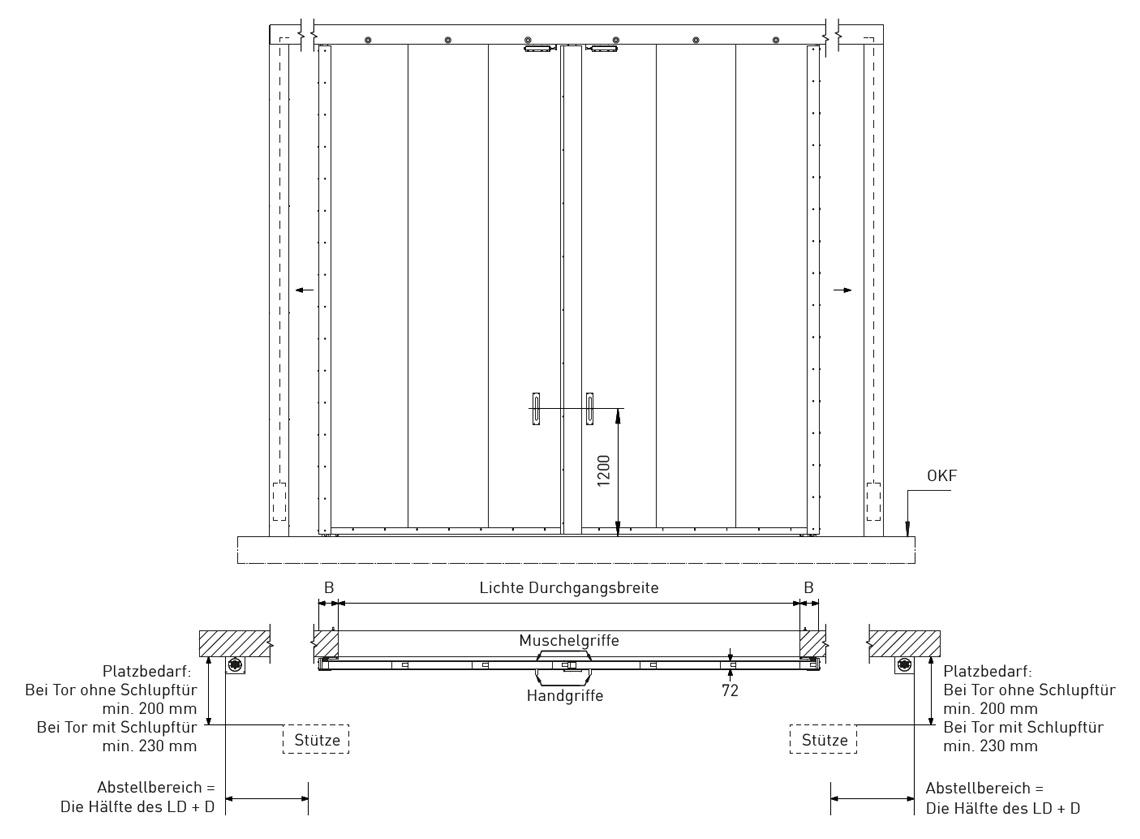

EI₂ 30/ EI₂ 60/ EI₂ 90/ EI₂ 120 – 2-Flügelige Bauart

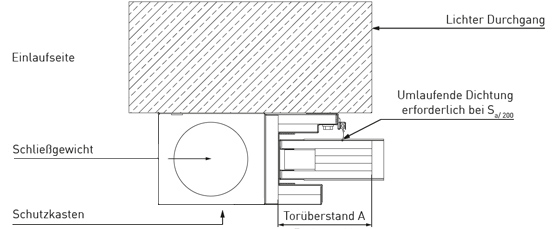

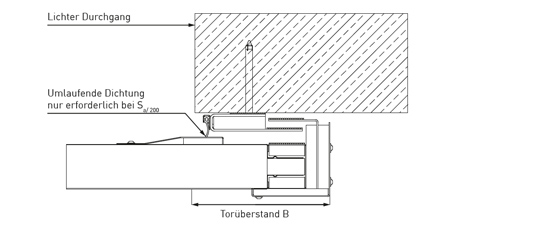

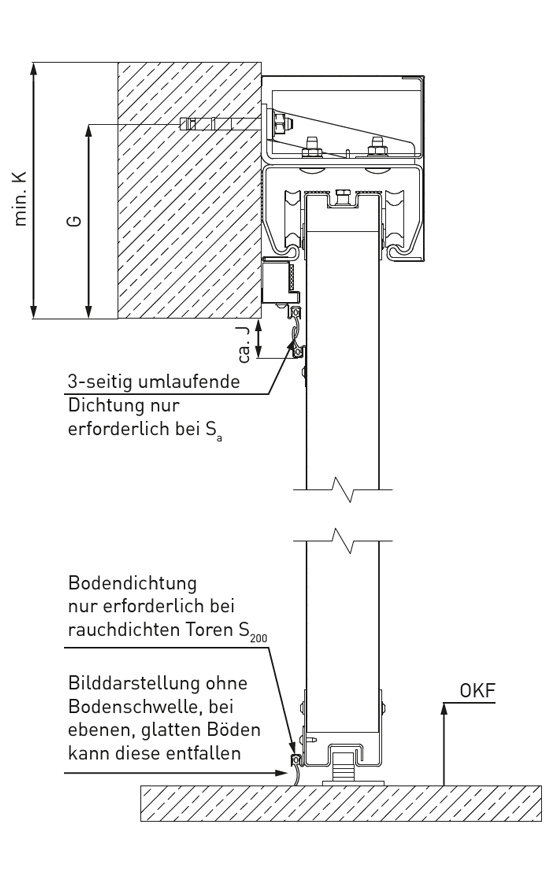

Technische Details Rauschutz

Erforderliche Überstände

Lichte Breite von bis	A	B
1.000 – 4.870	150	195
4.871 – 6.870	170	215
6.870 – 8.500 (8.870)	190	235

Maximaler Überstand: 240 mm (bei Hakenfallenschloss vorne max. 220 mm)

Platzbedarf Breite bei Standardüberständen

	Bei Gewicht vorne:		Bei Gewicht hinten:
	C	D	C	D
Lichte Breite von bis	Einlaufseite	Abstellbereich	Einlaufseite	Abstellbereich
1.000 – 4.870	360	495	180	675
4.871 – 6.870	380	535	200	715
6.870 – 8.500 (8.870)	400	575	220	775

Überstände Höhe

	E	F	G	H	J	K
Lichte Höhe von bis	UK Sturz – OK Schiene	UK Sturz – OK Torblatt	Mitte Bohrung von UK Sturz	UK Sturz – OK Blende	Einstand RD in die lichte Öffnung	Mindest- sturzhöhe
2.000 – 4.560	150	120	190	240	40	250
4.561 – 6.000 (6.560)	170	140	210	260	20	270

Alle Maße in mm.

Befestigungsarten und Platzbedarf

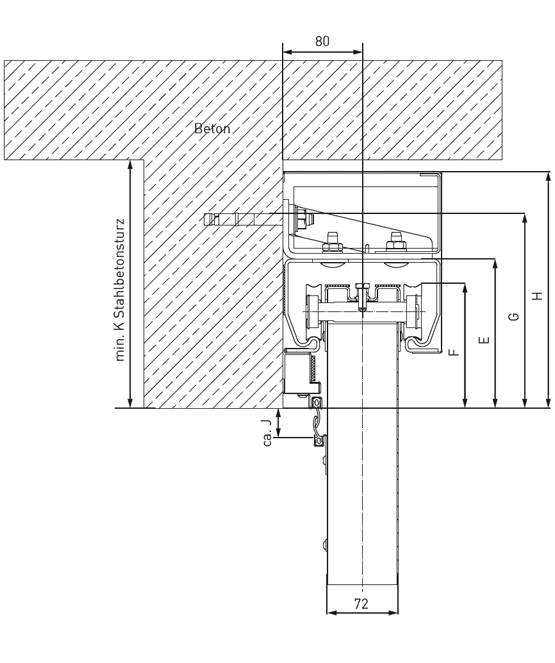

Normalsturz Wandmontage (Standard)

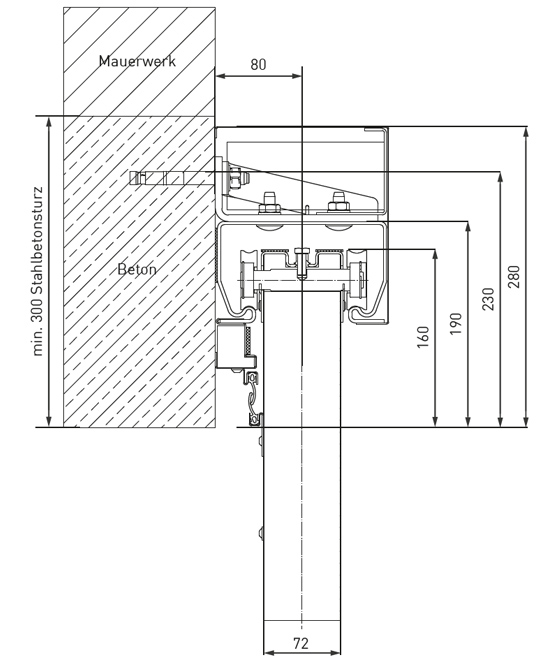

Normalsturz Wandmontage mit verdeckter Rauchdichtung

Stumpfe Deckenmontage mit vorhandenem Sturz

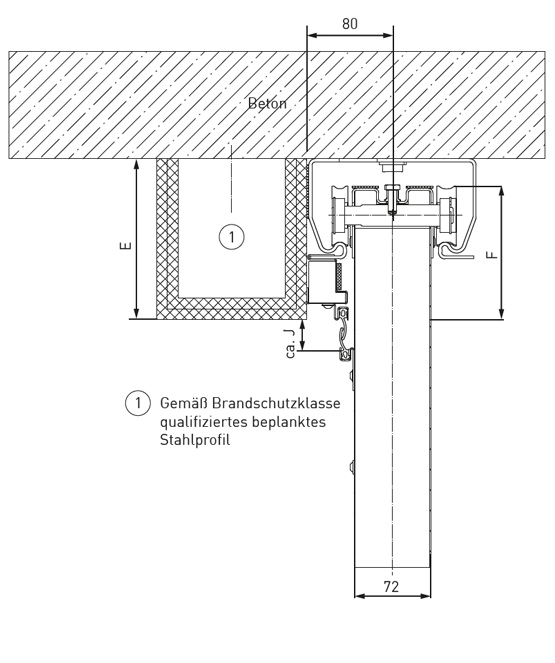

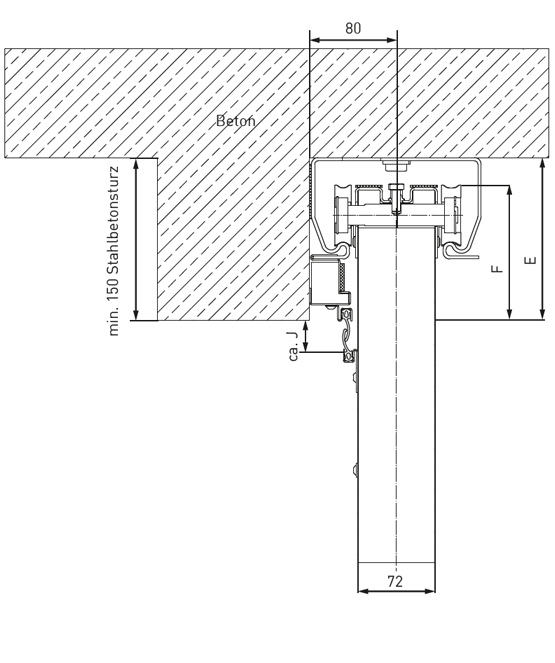

Stumpfe Deckenmontage mit Sturzblende

Bauarten & Öffnungsarten

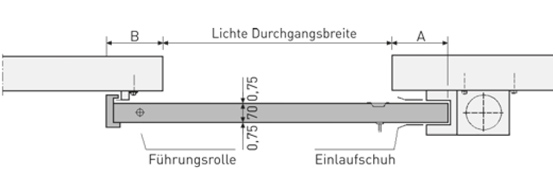

Bauarten

1-Flügelig

Alle Maße in mm.

2-Flügelig

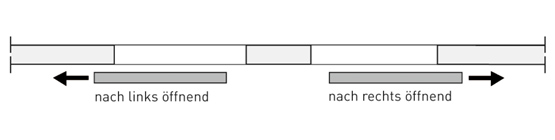

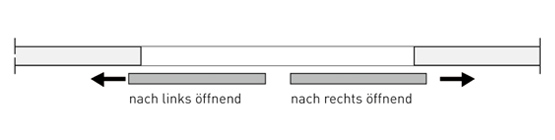

Öffnungsarten

1-Flügelig

Alle Maße in mm.

2-Flügelig

PLANUNGSHILFEN

Bitte die Anforderungen an den Aufbau und die Klassifizierung der Brandwände gemäß Einbauanleitung beachten.
Seitlichen Platzbedarf zum Ab stellen des Flügels bei geöffnetem Schiebetor (Abstellbereich) vor sehen, gegebenenfalls auch samt Schließgewicht mit Kasten.
Ausreichenden Abstand zu eventuell vorgesehenen Stützen, Verkleidungen oder sonstigen Aufbauten im Abstellbereich des Schiebetores berücksichtigen (für Toraufbau samt Handgriff und im Sturzbereich für Torzulaufbremse oder elektrischen Antrieb, ferner auch für Schlupftür mit Türschließer).
Bei Mauerwerk und Porenbeton ist im Öffnungsbereich des Tores ein Betonsturz erforderlich. Bei Porenbeton ist zusätzlich auch im Abstellbereich ein Betonsturz erforderlich.

Einbauoptionen

Erforderliche Brandwände bzw. Mindestwanddicken

1-flügelig

Torart:	EI₂ 30 / EI₂ 60 / EI₂ 90		EI₂ 120
	Sturzmontage (Stahlbeton)	Stumpfe Deckenmontage	Sturzmontage (Stahlbeton)		Stumpfe Deckenmontage
Torgrößen:	≤ LD 8.500 x 6.000 ¹⁾ max. 50 m²	≤ LD 8.500 x 6.000 ¹⁾ max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 ¹⁾ max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 ¹⁾ max. 50 m²

Wandart:
Mauerwerk DIN EN 1996-1-1 Druckfestigkeitsklasse > 12 Stahlbetonsturz	≥ 175 ²⁾	≥ 175 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾
Beton DIN EN 1992-1-1 Festigkeitsklasse > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140	≥ 140
Porenbeton-Block oder -Plansteine DIN EN 771-4 Druckfestigkeitsklasse 4 nach DIN V 4165-100 Stahlbetonsturz im Öffnungs- und Abstellbereich	≥ 175 ²⁾	≥ 175 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾
Bewehrte Porenbetonplatten DIN EN 4166 mind. der Rohdichte- klasse > 0,55 oder Festigkeitsklasse P4.4, Stahlbetonsturz im Öffnungsund Abstellbereich	≥ 175 ²⁾	≥ 175 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾
Bekleidete Stahlstützen/ Stahlträger/ Feuerwiderstandsklasse EI 90/ EI 120	Entsprechend statischen Erfordernissen

Erforderliche Brandwände bzw. Mindestwanddicken

2-flügelig

Torart:	EI₂ 30 / EI₂ 60 / EI₂ 90		EI₂ 120
	Sturzmontage (Stahlbeton)	Stumpfe Deckenmontage	Sturzmontage (Stahlbeton)		Stumpfe Deckenmontage
Torgrößen:	≤ LD 8.500 x 6.000 ¹⁾ max. 50 m²	≤ LD 8.500 x 6.000 ¹⁾ max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 ¹⁾ max. 50 m²	≤ LD 4.670 x 4.560	≤ LD 8.500 x 6.000 ¹⁾ max. 50 m²
Wandart:
Mauerwerk DIN EN 1996-1-1 Druckfestigkeitsklasse > 12 Stahlbetonsturz	≥ 175 ²⁾	≥ 175 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾
Beton DIN EN 1992-1-1 Festigkeitsklasse > C12/ C15	≥ 140	≥ 140	≥ 140	≥ 200	≥ 140	≥ 200
Porenbeton-Block oder -Plansteine DIN EN 771-4 Druckfestigkeitsklasse 4 nach DIN V 4165-100 Stahlbetonsturz im Öffnungs- und Abstellbereich	≥ 175 ²⁾	≥ 175 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾
Bewehrte Porenbetonplatten DIN EN 4166 mind. der Rohdichte- klasse > 0,55 oder Festigkeitsklasse P4.4, Stahlbetonsturz im Öffnungsund Abstellbereich	≥ 175 ²⁾	≥ 175 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾	≥ 175 ²⁾	≥ 240 ²⁾
Bekleidete Stahlstützen/ Stahlträger/ Feuerwiderstandsklasse EI 90/ EI 120	Entsprechend statischen Erfordernissen

¹⁾ Bei Breiten über 7.305 mm (Öffnungsmaß) muss der Befestigungsabstand zwischen den Konsolen auf 500 mm reduziert werden.

²⁾ An Einlauf und Wanddichtung Durchschraubmontage oder Dübelmontage 10 x 100 mm

Hinweis:
Achtung! Bei Porenbeton ist im Öffnungs- und Abstellbereich ein Stahlbetonsturz zwingend erforderlich. Alle Maße in mm.

Technische Daten

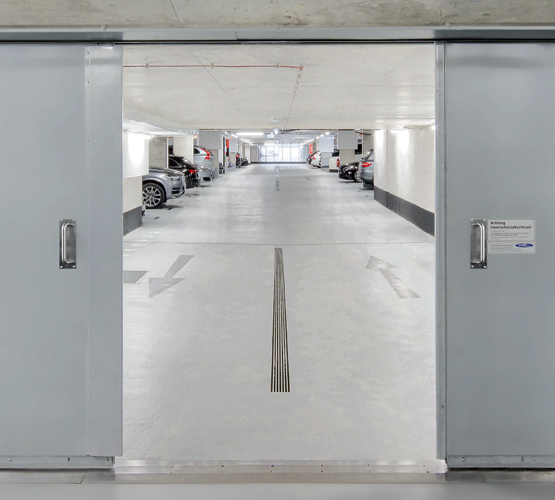

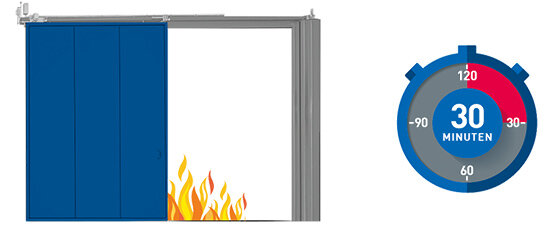

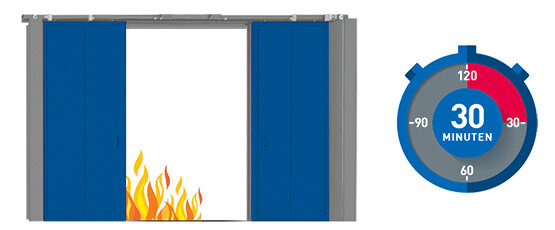

Feuer- und Rauchschutz-Schiebetor EI2 30 1- und 2-flügelig

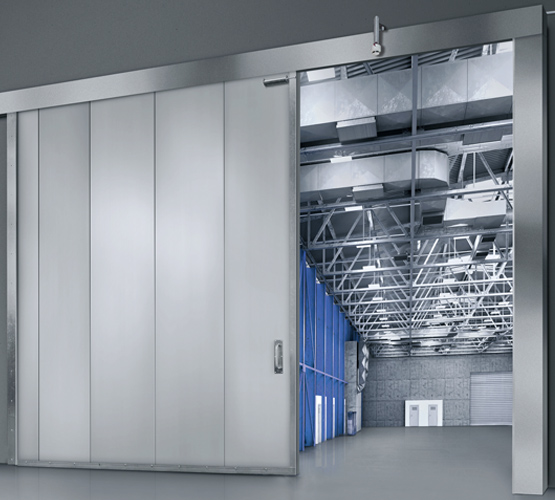

Feuer- und Rauchschutz-Schiebetor EI₂ 30
1-flügelig

Feuer- und Rauchschutz-Schiebetor EI₂ 30
2-flügelig

Technische Details

		EI₂ 30 1-flügelig	EI₂ 30 2-flügelig
Charakteristik
Vollblatt in Elementbauweise		●	●
Torblatt und Einfassprofile verzinkt		●	●
Klassifizierung (Zulassung)		Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft

Ausführungen
Rauchschutz S_a (Vollblatt)		❍ Bis 8.500 x 6.000 mm (max. 44 m²) ● In Deutschland (bis 8.500 x 6.000 mm) (max. 44 m²)
Rauchschutz S₂₀₀(Vollblatt)¹⁾		❍ Bis max. 27,1 m²	❍ Bis max. 27,1 m²
Mit Torzulaufbremse (Radialdämpfer)		●	●
Auch mit Feststellanlage		❍	❍
Beschreibung
Zugelassene Abmessungen		Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)	Lichte Öffnung ab Oberkante Fertigfußboden 2.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)
Torblatt: Dicke ca. 72 mm, Blech 0,75 mm, Elementgewicht ca. 54 kg/ m²		●	●
Erforderliche Überdeckungen der lichten Durchgangsöffnung durch Torflügel	An den Seiten je	≥ 150 am Toreinlauf ²⁾ ≥ 190 im Abstellbereich ²⁾	≥ 190 im Abstellbereich ¹⁾
	Am Sturz	≥ 120 ²⁾	≥ 120 ¹⁾
	Bei stumpfer Deckenmontage	≥ 120 ²⁾	≥ 120 ¹⁾
Abstellbereich für geöffnetes Tor (Bei Gewicht vorne)		LD + 490 ²⁾	Je Flügel die Hälfte des LD + 600 ¹⁾
Erforderliche Sturzhöhe	Normalsturz-Wandmontage	≥ 250 ²⁾	≥ 250 ¹⁾
	Stumpfe Deckenmontage (Sturz vorhanden)	≥ 150 ²⁾	≥ 150 ¹⁾
	Stumpfe Deckenmontage mit Sturzblende	≥ 150 ²⁾	≥ 150 ¹⁾
	Bekleidete Stahlstütze (nach statischen Berechnungen)	≥ 250 ²⁾	≥ 250 ¹⁾
Für Stützen im Abstellbereich erforderlicher Abstand zur Brandwand	Ohne Schlupftür	≥ 200 ²⁾	≥ 200 ¹⁾
	Mit Schlupftür	≥ 230 ²⁾	≥ 230 ¹⁾
Schwelle für den Öffnungs- und Abstellbereich		Nur erforderlich bei rauchdichten Toren S₂₀₀: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)

Zusatzleistungen
Schlupftür S_a inklusive Türschließer		❍	❍
Schlupftür S₂₀₀ inklusive Türschließer ¹⁾		❍ Bis max. 26,8 m²	❍
Schlupftür in Laibung		❍	❍
Hakenfallenschloss		❍	❍
Stumpfe seitliche Einlaufblende		❍	—
Stumpfe Deckenmontage		❍	❍
Elektrische Öffnungshilfe		❍	—
Verglasung		—	—
Freilauffunktion		—	—
Decken-/ Nischenklappen		—	—
Sicherheitsbremsleiste		—	—
LD = Lichtes Durchgangsmaß OKF = Oberkante Fertigfußboden ● = Als Serie ❍ = Als Option — = Derzeit nicht verfügbar Alle Maße in mm.

Hinweis: Betätigungshilfen und Sonderausstattungen auf Anfrage

Die obere waagerechte Rauchdichtung ragt ca. 40 mm in den lichten Durchgang. Bitte abweichende Sturzhöhe beachten.
¹⁾ -seitiges Verfugen der Paneelstöße bei S₂₀₀ Toren ≥ 15,1 m² und S₂₀₀ Toren mit Schlupftür erforderlich.
²⁾ Details siehe Tabellen auf Seite "Planungshilfen

Feuer- und Rauchschutz-Schiebetor EI2 60 1- und 2-flügelig

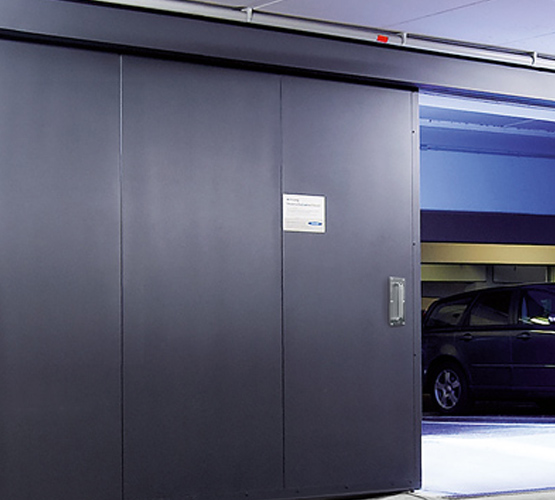

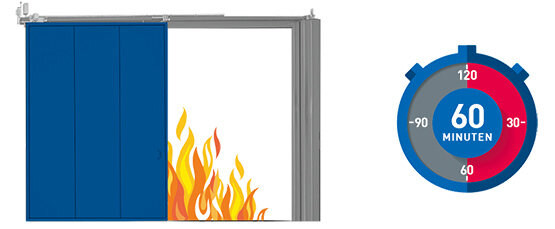

Feuer- und Rauchschutz-Schiebetor EI₂ 60
1-flügelig

Feuer- und Rauchschutz-Schiebetor EI₂ 60
2-flügelig

Technische Details

		EI₂ 60 1-flügelig	EI₂ 60 2-flügelig
Charakteristik
Vollblatt in Elementbauweise		●	●
Torblatt und Einfassprofile verzinkt		●	●
Klassifizierung (Zulassung)		Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft

Ausführungen
Rauchschutz S_a (Vollblatt)		❍ Bis 8.500 x 6.000 mm (max. 44 m²) ● In Deutschland (bis 8.500 x 6.000 mm) (max. 44 m²)
Rauchschutz S₂₀₀(Vollblatt)¹⁾		❍ Bis max. 27,1 m²	❍ Bis max. 27,1 m²
Mit Torzulaufbremse (Radialdämpfer)		●	●
Auch mit Feststellanlage		❍	❍
Beschreibung
Zugelassene Abmessungen		Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)	Lichte Öffnung ab Oberkante Fertigfußboden 2.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)
Torblatt: Dicke ca. 72 mm, Blech 0,75 mm, Elementgewicht ca. 54 kg/ m²		●	●
Erforderliche Überdeckungen der lichten Durchgangsöffnung durch Torflügel	An den Seiten je	≥ 150 am Toreinlauf ²⁾ ≥ 190 im Abstellbereich ²⁾	≥ 190 im Abstellbereich ¹⁾
	Am Sturz	≥ 120 ²⁾	≥ 120 ¹⁾
	Bei stumpfer Deckenmontage	≥ 120 ²⁾	≥ 120 ¹⁾
Abstellbereich für geöffnetes Tor (Bei Gewicht vorne)		LD + 490 ²⁾	Je Flügel die Hälfte des LD + 600 ¹⁾
Erforderliche Sturzhöhe	Normalsturz-Wandmontage	≥ 250 ²⁾	≥ 250 ¹⁾
	Stumpfe Deckenmontage (Sturz vorhanden)	≥ 150 ²⁾	≥ 150 ¹⁾
	Stumpfe Deckenmontage mit Sturzblende	≥ 150 ²⁾	≥ 150 ¹⁾
	Bekleidete Stahlstütze (nach statischen Berechnungen)	≥ 250 ²⁾	≥ 250 ¹⁾
Für Stützen im Abstellbereich erforderlicher Abstand zur Brandwand	Ohne Schlupftür	≥ 200 ²⁾	≥ 200 ¹⁾
	Mit Schlupftür	≥ 230 ²⁾	≥ 230 ¹⁾
Schwelle für den Öffnungs- und Abstellbereich		Nur erforderlich bei rauchdichten Toren S₂₀₀: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)

Zusatzleistungen
Schlupftür S_a inklusive Türschließer		❍	❍
Schlupftür S₂₀₀ inklusive Türschließer ¹⁾		❍ Bis max. 26,8 m²	❍
Schlupftür in Laibung		❍	❍
Hakenfallenschloss		❍	❍
Stumpfe seitliche Einlaufblende		❍	—
Stumpfe Deckenmontage		❍	❍
Elektrische Öffnungshilfe		❍	—
Verglasung		—	—
Freilauffunktion		—	—
Decken-/ Nischenklappen		—	—
Sicherheitsbremsleiste		—	—
LD = Lichtes Durchgangsmaß OKF = Oberkante Fertigfußboden ● = Als Serie ❍ = Als Option — = Derzeit nicht verfügbar Alle Maße in mm.

Hinweis: Betätigungshilfen und Sonderausstattungen auf Anfrage

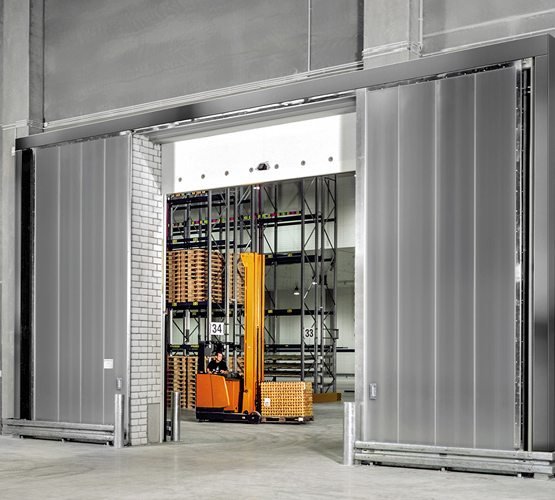

Feuer- und Rauchschutz-Schiebetor EI2 90 1- und 2-flügelig

Feuer- und Rauchschutz-Schiebetor EI₂ 90

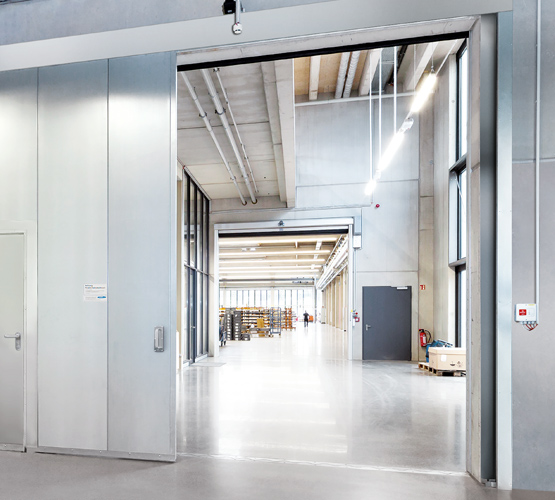

1-flügelig

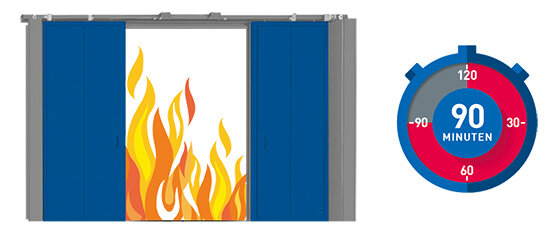

Feuer- und Rauchschutz-Schiebetor EI₂ 90
2-flügelig

Technische Details

		EI₂ 90 1-flügelig	EI₂ 90 2-flügelig
Charakteristik
Vollblatt in Elementbauweise		●	●
Torblatt und Einfassprofile verzinkt		●	●
Klassifizierung (Zulassung)		Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft

Ausführungen
Rauchschutz S_a (Vollblatt)		❍ Bis 8.500 x 6.000 mm (max. 44 m²) ● In Deutschland (bis 8.500 x 6.000 mm) (max. 44 m²)
Rauchschutz S₂₀₀(Vollblatt)¹⁾		❍ Bis max. 27,1 m²	❍ Bis max. 27,1 m²
Mit Torzulaufbremse (Radialdämpfer)		●	●
Auch mit Feststellanlage		❍	❍
Beschreibung
Zugelassene Abmessungen		Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)	Lichte Öffnung ab Oberkante Fertigfußboden 2.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)
Torblatt: Dicke ca. 72 mm, Blech 0,75 mm, Elementgewicht ca. 54 kg/ m²		●	●
Erforderliche Überdeckungen der lichten Durchgangsöffnung durch Torflügel	An den Seiten je	≥ 150 am Toreinlauf ²⁾ ≥ 190 im Abstellbereich ²⁾	≥ 190 im Abstellbereich ¹⁾
	Am Sturz	≥ 120 ²⁾	≥ 120 ¹⁾
	Bei stumpfer Deckenmontage	≥ 120 ²⁾	≥ 120 ¹⁾
Abstellbereich für geöffnetes Tor (Bei Gewicht vorne)		LD + 490 ²⁾	Je Flügel die Hälfte des LD + 600 ¹⁾
Erforderliche Sturzhöhe	Normalsturz-Wandmontage	≥ 250 ²⁾	≥ 250 ¹⁾
	Stumpfe Deckenmontage (Sturz vorhanden)	≥ 150 ²⁾	≥ 150 ¹⁾
	Stumpfe Deckenmontage mit Sturzblende	≥ 150 ²⁾	≥ 150 ¹⁾
	Bekleidete Stahlstütze (nach statischen Berechnungen)	≥ 250 ²⁾	≥ 250 ¹⁾
Für Stützen im Abstellbereich erforderlicher Abstand zur Brandwand	Ohne Schlupftür	≥ 200 ²⁾	≥ 200 ¹⁾
	Mit Schlupftür	≥ 230 ²⁾	≥ 230 ¹⁾
Schwelle für den Öffnungs- und Abstellbereich		Nur erforderlich bei rauchdichten Toren S₂₀₀: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)

Zusatzleistungen
Schlupftür S_a inklusive Türschließer		❍	❍
Schlupftür S₂₀₀ inklusive Türschließer ¹⁾		❍ Bis max. 26,8 m²	❍
Schlupftür in Laibung		❍	❍
Hakenfallenschloss		❍	❍
Stumpfe seitliche Einlaufblende		❍	—
Stumpfe Deckenmontage		❍	❍
Elektrische Öffnungshilfe		❍	—
Verglasung		—	—
Freilauffunktion		—	—
Decken-/ Nischenklappen		—	—
Sicherheitsbremsleiste		—	—
LD = Lichtes Durchgangsmaß OKF = Oberkante Fertigfußboden ● = Als Serie ❍ = Als Option — = Derzeit nicht verfügbar Alle Maße in mm.

Hinweis: Betätigungshilfen und Sonderausstattungen auf Anfrage

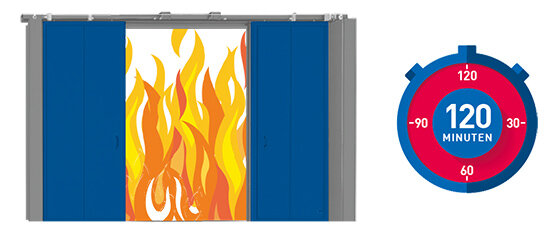

Feuer- und Rauchschutz-Schiebetor EI2 120 1- und 2-flügelig

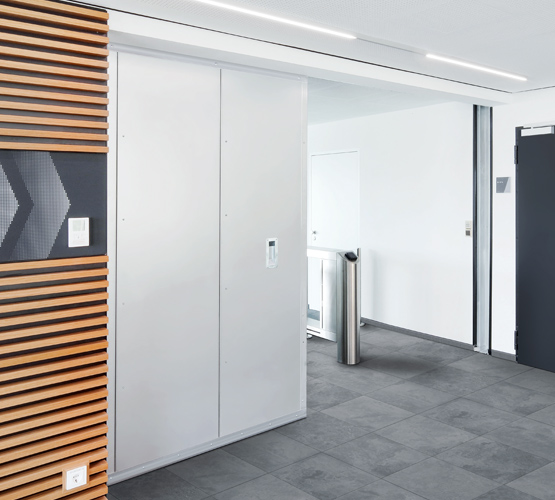

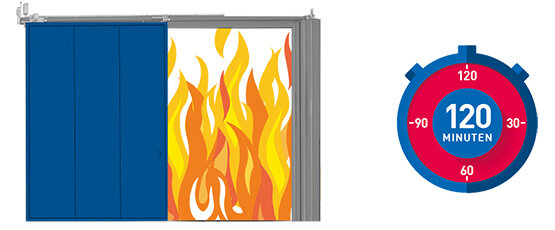

Feuer- und Rauchschutz-Schiebetor EI₂ 120
1-flügelig

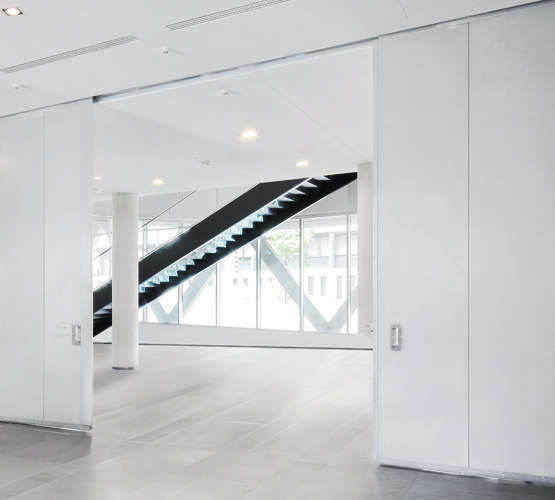

Feuer- und Rauchschutz-Schiebetor EI₂ 120
2-flügelig

Technische Details

		EI₂ 120 1-flügelig	EI₂ 120 2-flügelig
Charakteristik
Vollblatt in Elementbauweise		●	●
Torblatt und Einfassprofile verzinkt		●	●
Klassifizierung (Zulassung)		Entspricht der DIN EN 16034 und DIN EN 13241; ist von amtlicher Prüfstelle nach DIN EN 1634-1 auf Brandschutzeigenschaften geprüft

Ausführungen
Rauchschutz S_a (Vollblatt)		❍ Bis 8.500 x 6.000 mm (max. 44 m²) ● In Deutschland (bis 8.500 x 6.000 mm) (max. 44 m²)
Rauchschutz S₂₀₀(Vollblatt)¹⁾		❍ Bis max. 27,1 m²	❍ Bis max. 27,1 m²
Mit Torzulaufbremse (Radialdämpfer)		●	●
Auch mit Feststellanlage		❍	❍
Beschreibung
Zugelassene Abmessungen		Lichte Öffnung ab Oberkante Fertigfußboden 1.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)	Lichte Öffnung ab Oberkante Fertigfußboden 2.000 x 2.000 mm bis 8.500 x 6.000 mm (max. 50 m²)
Torblatt: Dicke ca. 72 mm, Blech 0,75 mm, Elementgewicht ca. 54 kg/ m²		●	●
Erforderliche Überdeckungen der lichten Durchgangsöffnung durch Torflügel	An den Seiten je	≥ 150 am Toreinlauf ²⁾ ≥ 190 im Abstellbereich ²⁾	≥ 190 im Abstellbereich ¹⁾
	Am Sturz	≥ 120 ²⁾	≥ 120 ¹⁾
	Bei stumpfer Deckenmontage	≥ 120 ²⁾	≥ 120 ¹⁾
Abstellbereich für geöffnetes Tor (Bei Gewicht vorne)		LD + 490 ²⁾	Je Flügel die Hälfte des LD + 600 ¹⁾
Erforderliche Sturzhöhe	Normalsturz-Wandmontage	≥ 250 ²⁾	≥ 250 ¹⁾
	Stumpfe Deckenmontage (Sturz vorhanden)	≥ 150 ²⁾	≥ 150 ¹⁾
	Stumpfe Deckenmontage mit Sturzblende	≥ 150 ²⁾	≥ 150 ¹⁾
	Bekleidete Stahlstütze (nach statischen Berechnungen)	≥ 250 ²⁾	≥ 250 ¹⁾
Für Stützen im Abstellbereich erforderlicher Abstand zur Brandwand	Ohne Schlupftür	≥ 200 ²⁾	≥ 200 ¹⁾
	Mit Schlupftür	≥ 230 ²⁾	≥ 230 ¹⁾
Schwelle für den Öffnungs- und Abstellbereich		Nur erforderlich bei rauchdichten Toren S₂₀₀: Eingelassen: Im Boden eingelassene Schwelle ausschließlich bauseits vor Tormontage, nach Absprache mit Novoferm Aufgesetzt: Ebenheitstoleranz für Fertigfußboden bei aufgesetzter Schwelle im Öffnungs- und Abstellbereich nach DIN 18202, Tabelle 3, Zeile 4 Wahlweise: Entfall der Bodenschwelle bei ebenen, glatten Böden ohne Fugen im Öffnungsund Abstellbereich (max. Toleranz 5 mm über den gesamten Öffnungsbereich)

Zusatzleistungen
Schlupftür S_a inklusive Türschließer		❍	❍
Schlupftür S₂₀₀ inklusive Türschließer ¹⁾		❍ Bis max. 26,8 m²	❍
Schlupftür in Laibung		❍	—
Hakenfallenschloss		❍	❍
Stumpfe seitliche Einlaufblende		❍	—
Stumpfe Deckenmontage		❍	❍
Elektrische Öffnungshilfe		❍	—
Verglasung		—	—
Freilauffunktion		—	—
Decken-/ Nischenklappen		—	—
Sicherheitsbremsleiste		—	—
LD = Lichtes Durchgangsmaß OKF = Oberkante Fertigfußboden ● = Als Serie ❍ = Als Option — = Derzeit nicht verfügbar Alle Maße in mm.
