Industrie-Sektionaltore NovoLux

Wenn Licht und Sicht der Maßstab sind

In gewerblichen Umfeldern, in denen Licht und Sicht ausschlaggebend sind, zeigen die NovoLux Sektionaltor ihre Stärken. Das Torblatt wird aus mehreren Sektionen zusammengesetzt. Durch die Anwendung speziell dimensionierter Aluminiumprofile können Rahmenkonstruktionen mit einer großen Auswahl von Optionen zur Füllung der Felder hergestellt werden. Kombinieren Sie die Rahmen mit Kassettenpaneelen aus Aluminium und wählen Sie zwischen lichtdurchlässig, farbig, wärmedämmend oder luftdurchlässig. Es ist praktisch alles möglich.

Industrie-Sektionaltor Novolux 40 mm

Spiel mit Licht und Sicht

NovoLux 40 Sektionaltore können ganz nach Wunsch mit einer großen Auswahl von Kunststoff-Fenstern in zahlreichen Varianten, Wärmedämmwerten, Farben und Strukturen ausgestattet werden. Wählen Sie zwischen farbigem Glas oder Stegplatten, spielen Sie mit der Sektionsaufteilung und kombinieren Sie für eine optimale Wirkung Thermo Paneele mit den NovoLux-Sektionen.

Insbesondere, wenn bei der Arbeit in Ihrem Gebäude viel Licht benötigt wird, dazu aber auch die Optik wichtig ist, bietet das NovoLux 40 Tor eine große Bandbreite an Design- und Anwendungsmöglichkeiten.

Vorteile im Überblick

Isolierende Industrie-Sektionaltore NovoLux mit Dreifachverglasung
Ideale Lösung für Bereiche, bei denen viel Licht und Sicht sowie konstantes Raumklima wichtig sind
als Ausführung mit 40 mm Paneelstärke
Auslieferung im Standard mit Dreifachverglasung
Hervorragende Wärmedämmung und schalldämmende Eigenschaften; verhindert Kondenswasserbildung
Kombination von Thermo-Paneelen mit NovoLux-Sektionen je nach Anforderung möglich
große Auswahl an Kunststofffenstern in zahlreichen Qualitäten, Isolationswerten, Farben und Strukturen

Konstruktion

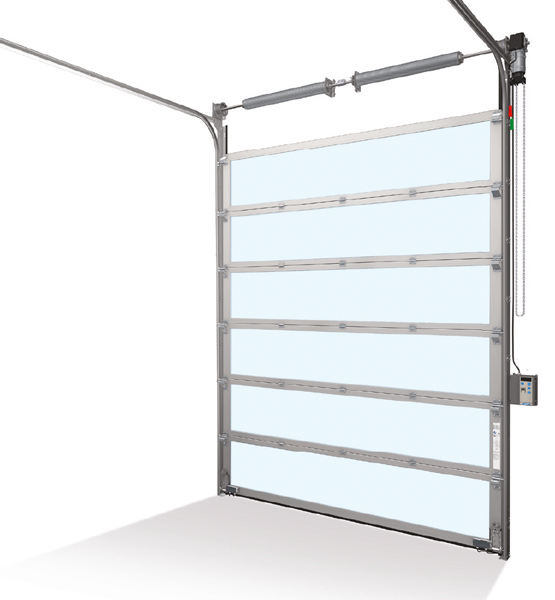

U-Wert

NovoLux 40 Sektionaltor
5.000 x 5.000 mm
ca. 3,27 W/m²K mit Thermo Top- und Bodensektion

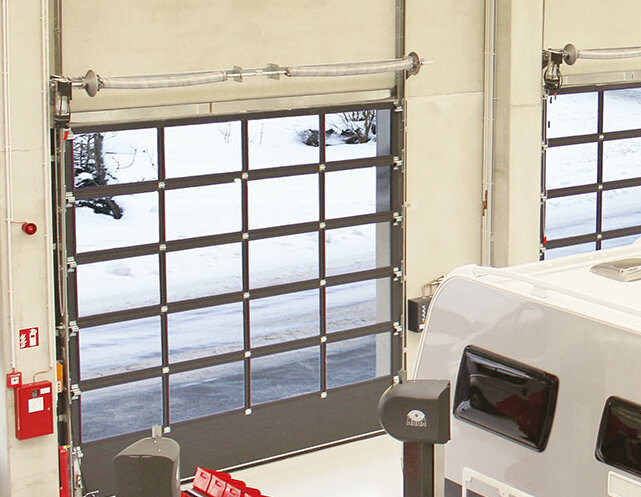

Industrie-Sektionaltor Novolux 60 mm

Das NovoLux 60 Sektionaltor ist modern und innovativ, und es zeichnet sich durch Form, Funktion und einfache Montage aus. Das Tor in 60 mm Konstruktionsstärke wird standardmäßig mit Dreifachverglasung geliefert und garantiert eine hervorragende Wärmedämmung sowie schalldämmende Eigenschaften und verhindert Kondenswasserbildung.

Ideal in Bereichen, wo Licht, Sicht und ein konstantes Raumklima wichtig sind.

Thermisch getrennte Profile
Das NovoLux 60 Tor besteht aus zwei Aluminiumprofilen, die durch eine spezielle Konstruktion thermisch getrennt sind. Das Tor hat daher einen sehr niedrigen U-Wert und das auch bei Einsatz von Sichtelementen. Es eignet sich besonders gut für Einsatzorte, wo Licht maßgeblich ist, es dazu aber auch auf gute Wärmedämmung und optimale Energieeffizienz ankommt.

Vorteile im Überblick

Hochisolierende Industrie-Sektionaltore NovoLux mit Dreifachverglasung
Ideale Lösung für Bereiche, bei denen viel Licht und Sicht sowie konstantes Raumklima wichtig sind
als Ausführung mit 60 mm Paneelstärke
Auslieferung im Standard mit Dreifachverglasung
Hervorragende Wärmedämmung und schalldämmende Eigenschaften; verhindert Kondenswasserbildung
Kombination von Thermo-Paneelen mit NovoLux-Sektionen je nach Anforderung möglich
große Auswahl an Kunststofffenstern in zahlreichen Qualitäten, Isolationswerten, Farben und Strukturen

Konstruktion

U-Wert

NovoLux 60 Sektionaltor
5.000 x 5.000 mm
ca. 2,11 W/m²K, bei Dreifachverglasung mit Thermo Top- und Bodensektion

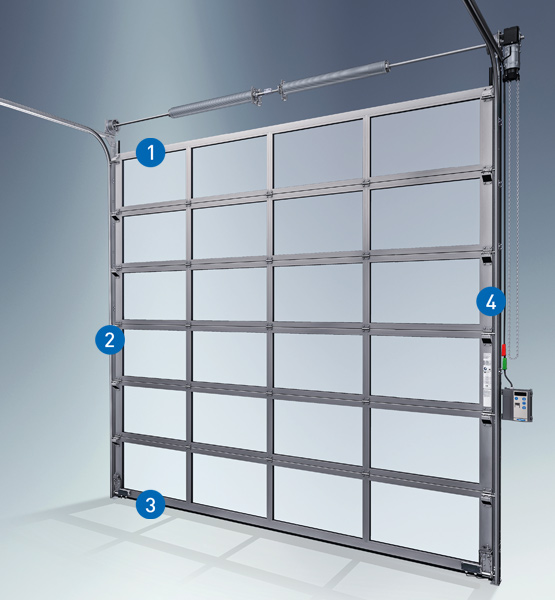

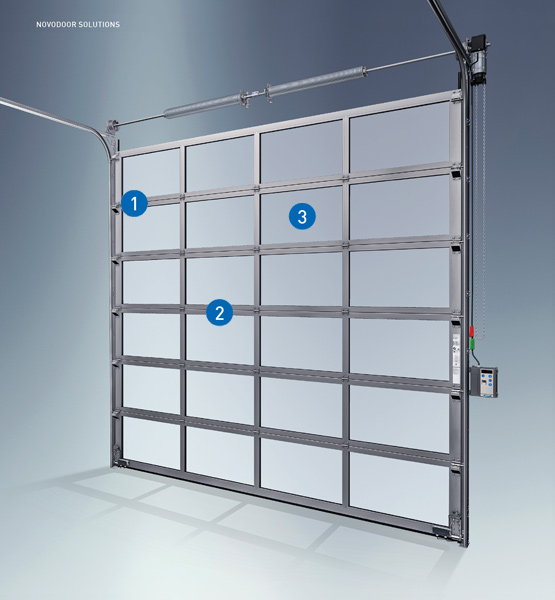

Details zum NovoLux 40 mm / 60 mm

Highlights

Optisch ansprechende Lösung für lichtdurchflutete Räume
NovoLux 60 Tor mit thermisch getrennten Aluminiumprofilen für eine gute Wärmedämmung
Vielfältige Füllungs-Möglichkeiten
Als NovoLux XL komplett ohne vertikale Zwischenstreben, für noch mehr Transparenz
Hochwertiges Erscheinungsbild durch Aluminium-Rahmen

(1) NOVOLUX 40

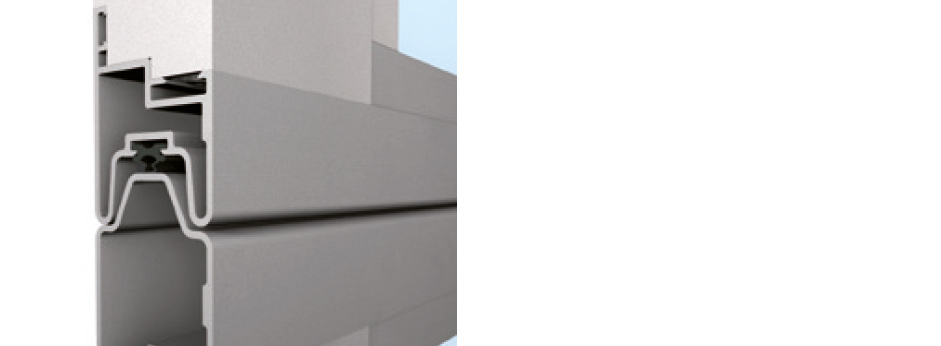

Sektionsverbindungen
Die Verbindung zwischen den Sektionen eines NovoLux 40 Tores ist wind- und wasserabweisend. Dies wird durch EPDM-Dichtungsgummis sichergestellt.

(3) NOVOLUX 40
Kunststoff-, Doppel- und Dreifachverglasung
Das NovoLux 40 ist standardmäßig mit einer Kunststoff-Doppelverglasung ausgestattet.

(2) NOVOLUX 40/ 60

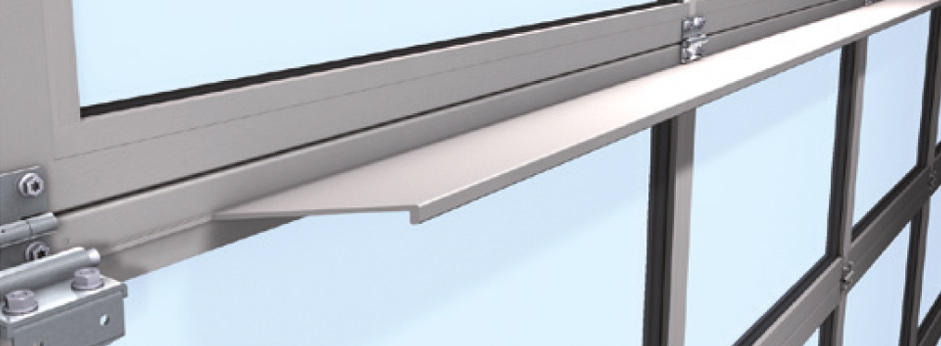

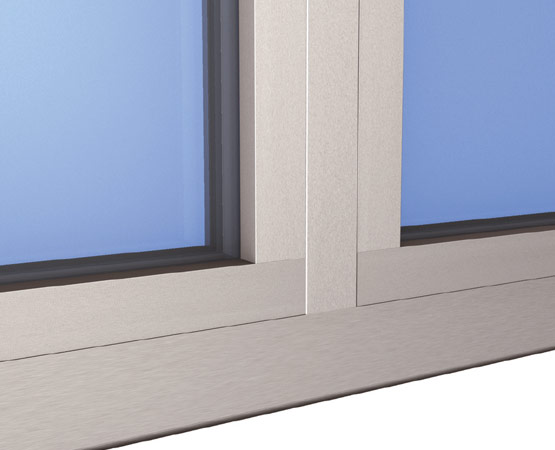

Windversteifer
Je nach Breite wird das NovoLux Tor mit integrierten Versteifungsprofilen aus einem Stück hergestellt. Diese Profile sorgen dafür, dass das Tor hohen Windlasten standhalten kann. Je nach Konfiguration des Tores wählen wir dickere und/ oder höhere Profile.

Details Novolux 40/ 60

(1) NOVOLUX 60
Sektionsverbindungen
Die Verbindung zwischen den Sektionen eines NovoLux 60 Tores ist wind- und wasserabweisend. Die Wärmeübertragung wird durch die speziellen Profile unterbunden.

(3) NOVOLUX 60
Kunststoff-, Doppel- und Dreifachverglasung
Das NovoLux 60 Tor hat standardmäßig eine Dreifachverglasung für einen besonders hohen Wärmedämmwert. Die Scheiben liegen in thermisch getrennten Aluminiumprofilen. Für das NovoLux 60 ist auch Kunststoff-Doppelverglasung lieferbar.

Hinweis:
Bei NovoLux Profilen besteht die Möglichkeit der Kondenswasserbildung, dies kann durch den Einsatz von thermisch getrennten Profilen, wie z.B. beim NovoLux 60 vermieden werden.

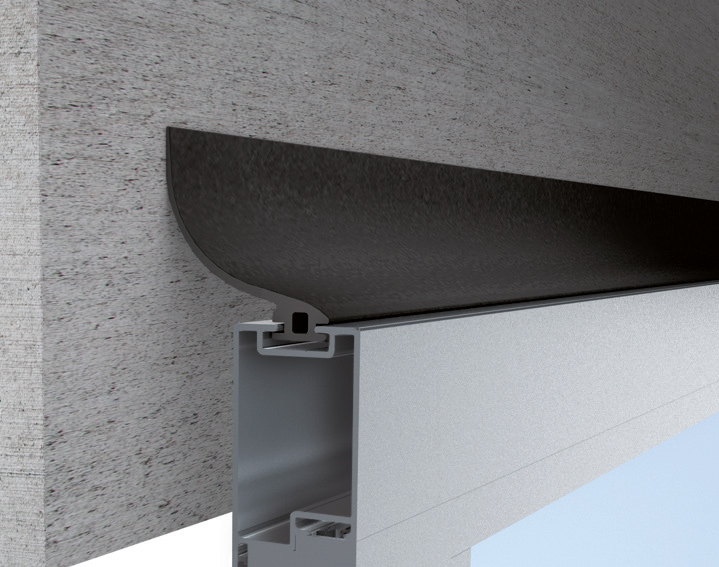

(1) NOVOLUX 40

Obere Abdichtung
Das oberste Paneel des NovoLux 40 Tores schließt mit Dichtungsprofilen aus Gummi ab, die für zusätzliche Wärmedämmung und eine optimale Sturzabdichtung sorgen. Es gibt daher keine Ritzen, durch die Energie verloren gehen könnte.

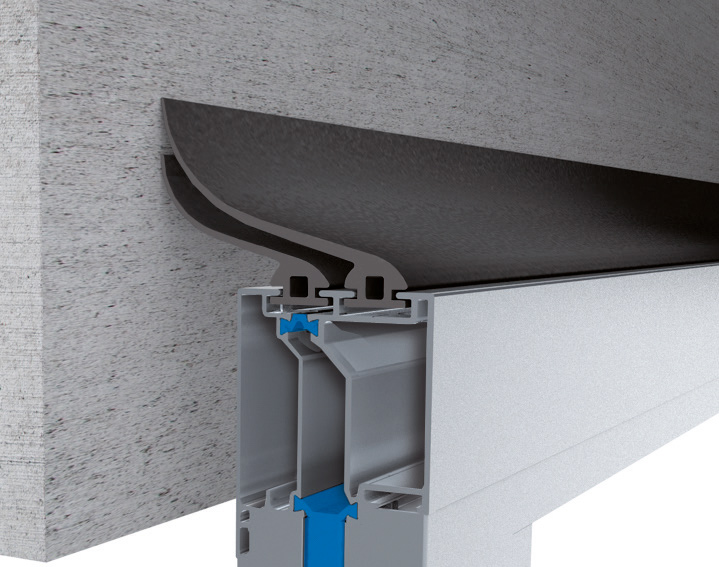

(1) NOVOLUX 60

Doppelte obere Abdichtung
Das oberste Paneel des NovoLux 60 Tores schließt mit doppelten Dichtungsprofi len aus EPDM-Gummi ab, die für zusätzliche Wärmedämmung und eine optimale Sturzabdichtung sorgen. Es kann daher kein Luftzug entstehen, so kann kaum Energie verloren gehen.

(2) NOVOLUX 40/ 60

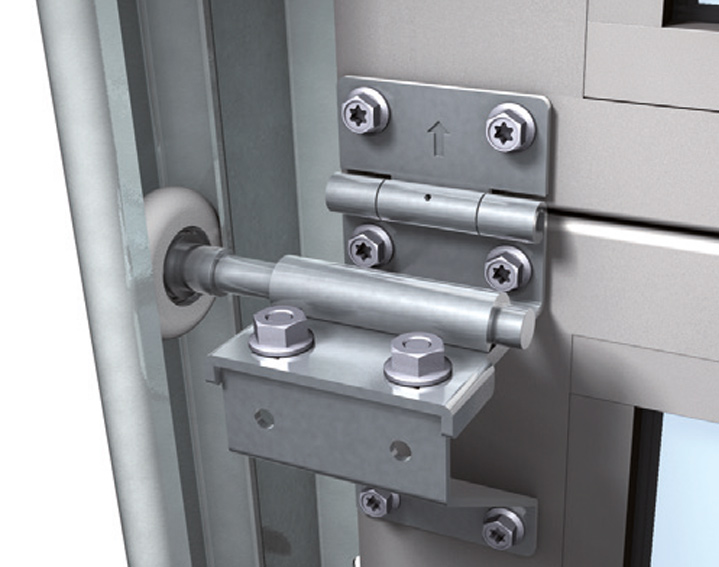

Stabile Laufrollenhalter
Bei Toren bis zu einer lichten Breite von 5 Metern verwendet Novoferm diese stabilen Laufrollenhalter. Diese Konstruktion garantiert einen gleichmäßigen Lauf des Tores bei guter Abdichtung.

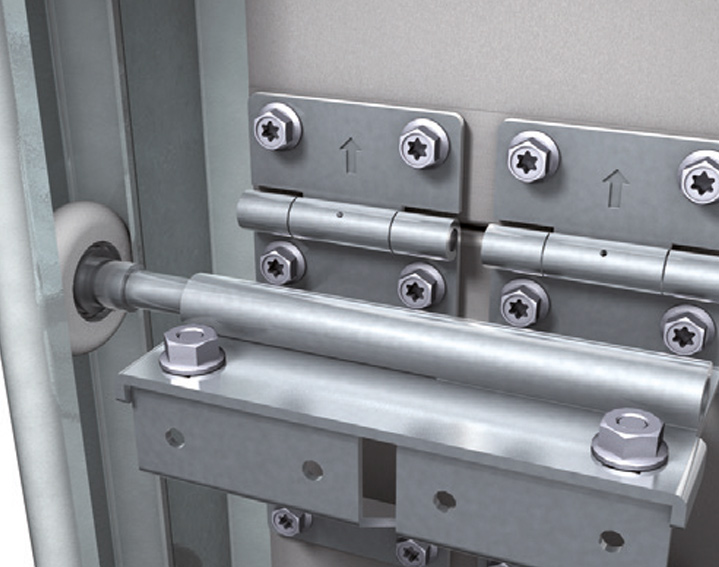

(2) NOVOLUX 40/ 60

Doppelte Laufrollenhalter
Bei Toren ab einer lichten Breite von 5 Metern verwendet Novoferm doppelte Laufrollenhalter mit längerem Schaft an der Laufrolle und einer längeren Laufrollenplatte. Dies gewährleistet, dass auch schwerere Tore gleichmäßig laufen.

(3) NOVOLUX 40
Bodendichtung und doppeltes Gummi-Sichtungsprofil
Für den optimalen Bodenabschluss des Tores verwendet Novoferm ein Gummi-Dichtungsprofil oder ein doppeltes Gummi-Dichtungsprofil. In Verbindung mit einem bauseitigem Winkelprofil, das als Wassersperre in den Boden eingelassen wird, ist sichergestellt, dass praktisch kein Wasser eindringen kann.

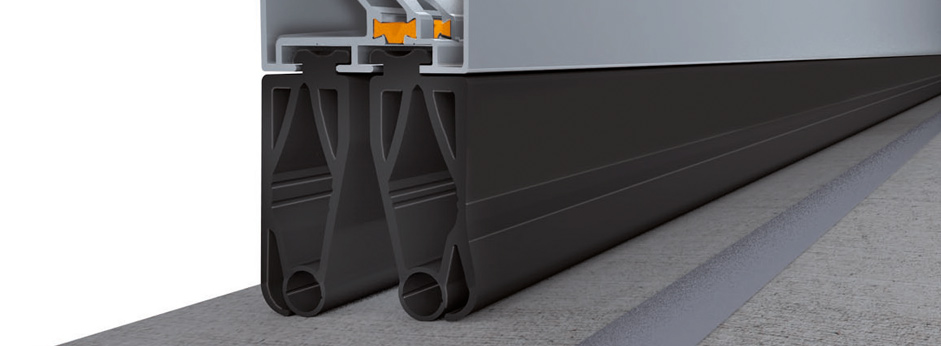

(3) NOVOLUX 60
Bodendichtung und doppeltes Gummi-Sichtungsprofil
Für den optimalen Bodenabschluss des Tores verwendet Novoferm ein Gummi-Dichtungsprofil oder ein doppeltes Gummi-Dichtungsprofil. In Verbindung mit einem bauseitigem Winkelprofil, das als Wassersperre in den Boden eingelassen wird, ist sichergestellt, dass praktisch kein Wasser eindringen kann.

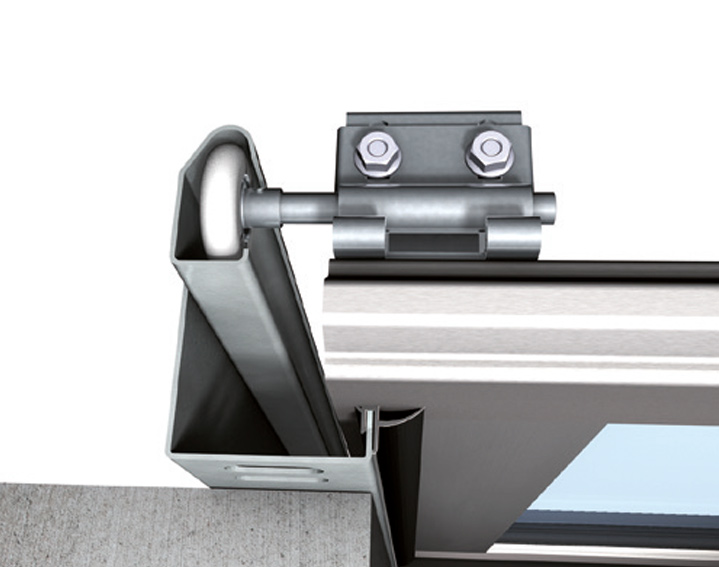

(4) NOVOLUX 40

Standard Eckzarge
Der Anschluss des Torblatts an die vertikalen Laufschienen mittels einer standardmäßigen Eckzarge sorgt für eine stabile und gute Abdichtung zwischen Torseite und Gebäude.

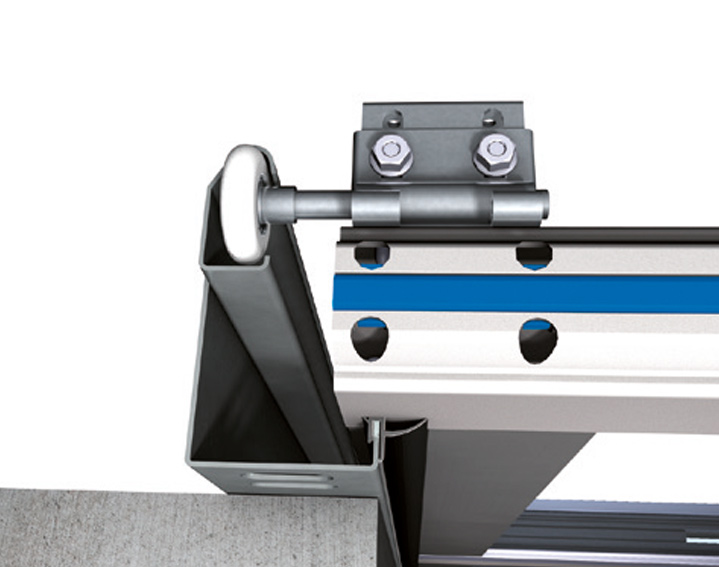

(4) NOVOLUX 60

Standard Eckzarge
Der Anschluss des Torblatts an die vertikalen Laufschienen mittels einer standardmäßigen Eckzarge sorgt für eine stabile und gute Abdichtung zwischen Torseite und Gebäude.

(4) NOVOLUX 40

Schwere Eckzarge
Diese Zarge verwenden wir bei Toren mit dunkler Lackierung und ab einer bestimmten Größe des Tores. Durch Sonneneinstrahlung dehnt sich das Tor aus und kann in der Mitte gegen den Sturz stoßen. Die schwere Eckzarge verhindert dies.

(4) NOVOLUX 60

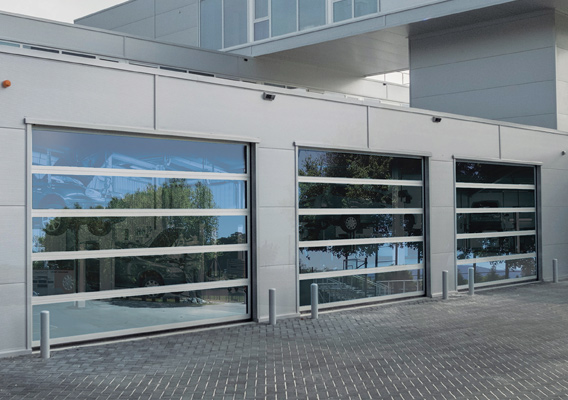

Sektionaltor Novolux in XL-Ausführung

Maximale Transparenz, ohne vertikale Zwischenstreben

Das NovoLux XL-Tor ist ein Aluminiumtor, das je nach Wunsch in der Version 40 oder 60 lieferbar ist. Außergewöhnlich an diesem Tor ist, dass die Sektionen keine vertikalen Zwischen streben haben, wodurch eine breite Glasansicht möglich wird. Das hochwertige Plexiglas ist besonders stark und dick, verformt sich kaum und sieht aus wie echtes Glas, obwohl es Kunststoff ist. Dies sorgt für eine natürliche Reflexion der Fensterbereiche und ein ansprechendes Aussehen.

Optisch ansprechende Lösung für lichtdurchflutete Räume
NovoLux 60 Tor mit thermisch getrennten Aluminiumprofi len für eine gute Wärmedämmung
Vielfältige Füllungs-Möglichkeiten
Als NovoLux XL komplett ohne vertikale Zwischenstreben, für noch mehr Transparenz
Hochwertiges Erscheinungsbild durch Aluminium-Rahmen

Acrylglas Optical
Das NovoLux XL ist in einer Breite von maximal 4.000 mm und einer Höhe von maximal 4.500 mm lieferbar. Gerade in Umfeldern, in denen ein attraktives Erscheinungsbild des Gebäudes wichtig ist, ebenso wie Licht und Sicht in der Halle, kommt das NovoLux XL-Tor perfekt zur Geltung.

Das verwendete „Plexiglas Optical“ zeichnet sich dadurch aus, dass es aussieht wie echtes Glas, dabei aber auch die Sicherheit von Kunststoff bietet. Die Plexiglas Optical Scheiben sind lieferbar als 20 mm Doppelscheiben und 40 mm Dreifachscheiben.

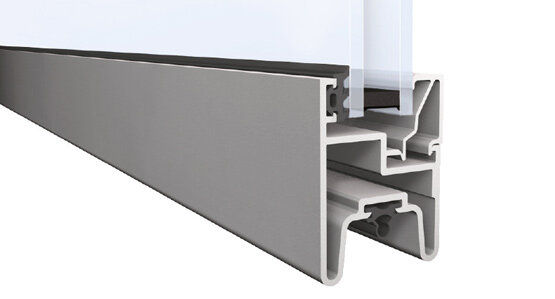

Novolux XL-Tor 40 mm
Plexiglas-Doppelscheiben
Optical 20 mm (4-12-4 mm)

U-Wert NovoLux XL 40:
4.000 x 4.000 mm: | 3,87 W/m<sup>2</sup>K

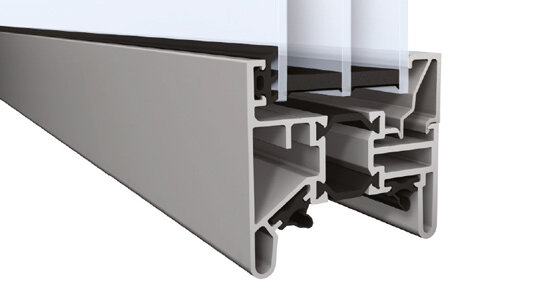

Novolux XL-Tor 60 mm
Plexiglas-Dreifachscheiben
Optical 40 mm (4-14,75-2,5-14,75-4 mm)

U-Wert NovoLux XL 60:
4.000 x 4.000 mm: | 2,43 W/m<sup>2</sup>K

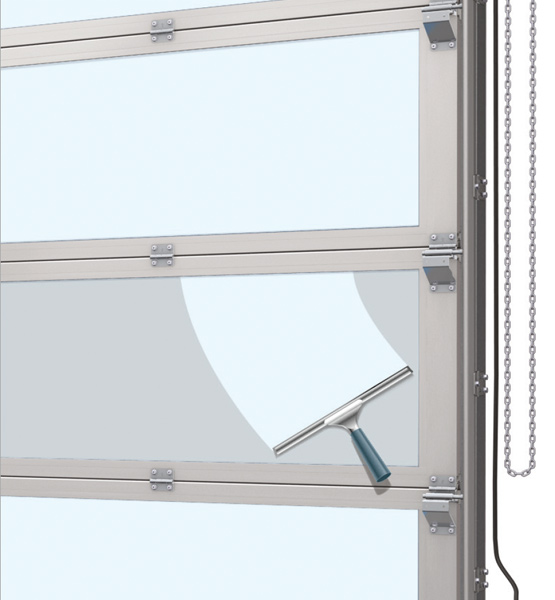

Höchste Kratzfestigkeit

Damit Sie den Durchblick nicht verlieren.

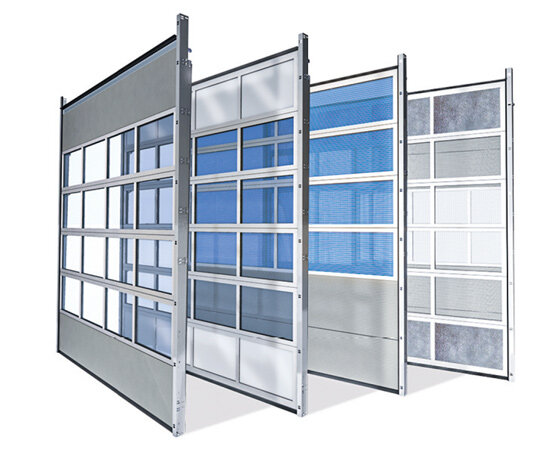

Fenstervarianten

Füllungen und Fenstervarianten

Standardmäßig eloxierte Aluminium-Glashalteleisten.

Aluminium-Glashalteleisten serienmäßig

Novoferm gehört zu den wenigen Anbietern in der Branche, die standardmäßig eloxierte Aluminium-Glashalteleisten verwenden. Dies hat den Vorteil, dass es deutlich besser aussieht und deutlich haltbarer ist als die oft verwendeten schwarzen Kunststoffrahmen. Außerdem haben die verwendeten Aluminium Komponenten alle den gleichen Ausdehnungskoeffizienten, somit dehnt sich bei Wärme alles gleichmäßig aus und die Rahmen verziehen sich nicht, wie es bei Kunststoffrahmen häufig der Fall ist.

Ein weiterer Vorteil ist, dass die Glashalteleisten auch in der von Ihnen gewünschten Farbe geliefert werden können.

Unbegrenzte Möglichkeiten

Vielfältige Füllungen.

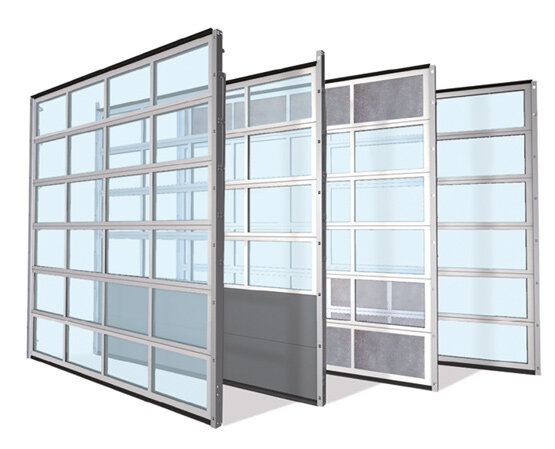

Vielfältige Füllungen

Novoferm bietet unbegrenzte Möglichkeiten für den Einsatz von Verglasung in NovoLux Toren. Die Scheiben sind in einer Vielzahl von Varianten, Farben, Transparenzstufen und Ausführungen lieferbar.

Das gibt dem Architekten beim Design des NovoLux Tores sehr viel Spielraum. Fast nichts ist unmöglich.

Farben kombinieren

Farben kombinieren.

Farben kombinieren

Das NovoLux Tor wird standardmäßig in eloxiertem Aluminium, farblos, geliefert. Das bedeutet jedoch nicht, dass Sie keine Farbe einsetzen können.

Auch das Aluminium kann auf Wunsch in einer Farbe Ihrer Wahl mit Nasslack beschichtet werden. Durch die Kombination von NovoLux Paneelen mit Thermo Paneelen erhalten Sie 1001 Möglichkeiten für die Gestaltung.

NOVOLUX 40/ 60/ 80 Fenstervarianten

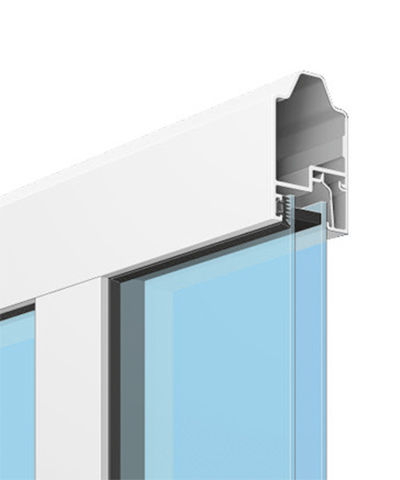

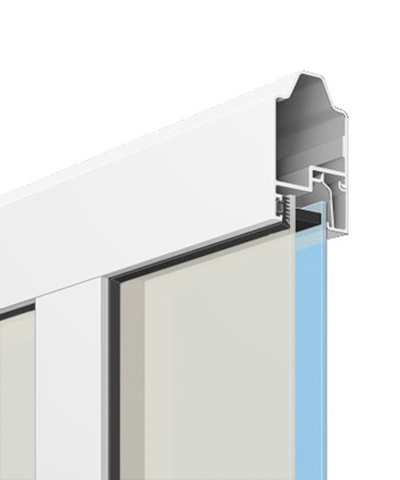

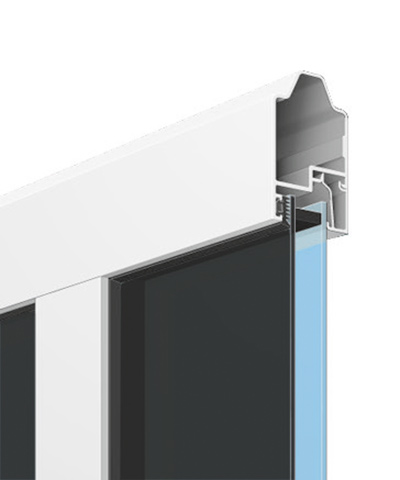

Novolux 40 / Doppelwandig

NOVOLUX 40

Transparente Füllung
(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (100 % Lichtdurchlässigkeit)

NOVOLUX 40

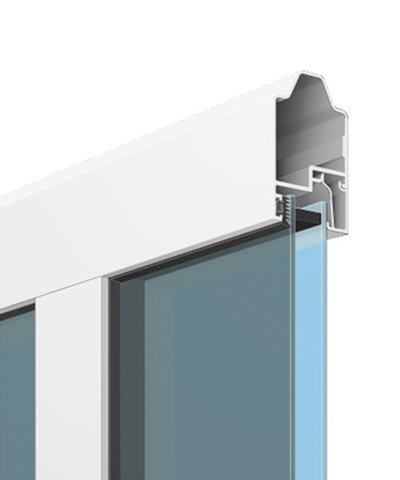

Getönte Füllung Braun
(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (52 % Lichtdurchlässigkeit) Außen getönt, innen transparent

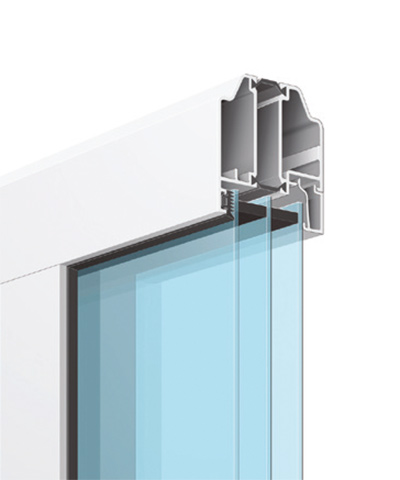

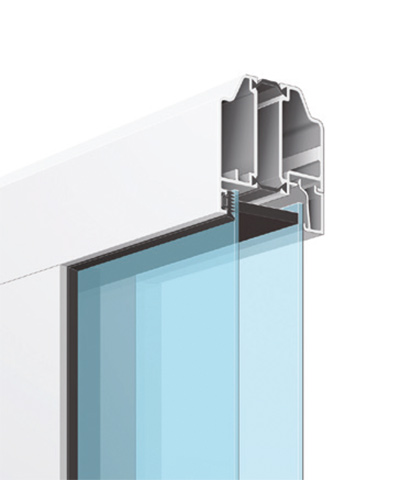

NOVOLUX 60

Dreifach-Scheiben
(40 mm) in: Plexiglas Optical (100 % Lichtdurchlässigkeit)

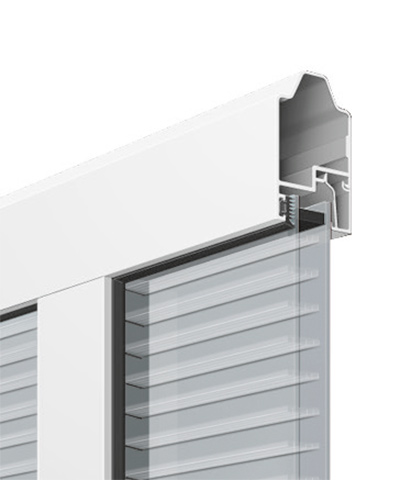

NOVOLUX 40

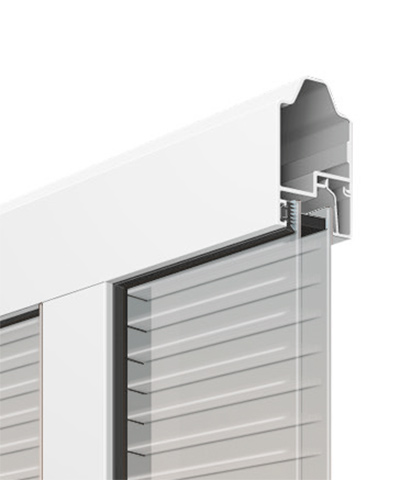

Fünfkammer-Stegplatte, Polycarbonat
(20 mm) transparent, (63 % Lichtdurchlässigkeit)
(20 mm) opalgrau getönt, (42 % Lichtdurchlässigkeit)

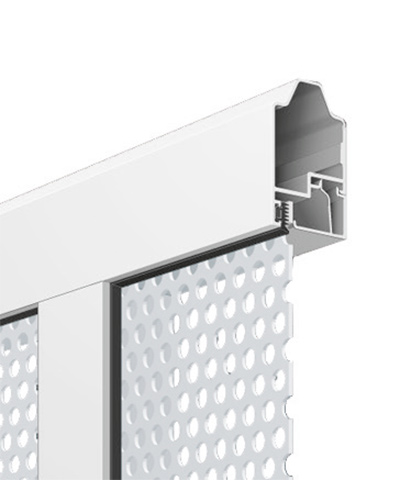

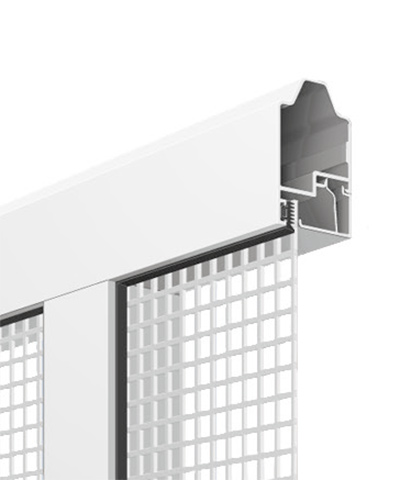

NOVOLUX 40

Einwandig, perforiertes Aluminiumblech
(2 mm) rund perforiert (40 % Luftdurchlässigkeit)
(2 mm) quadratisch perforiert (70 % Luftdurchlässigkeit)

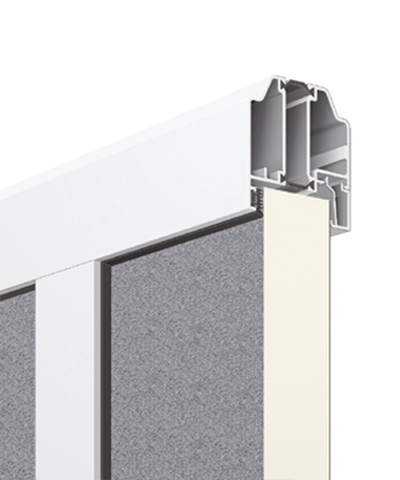

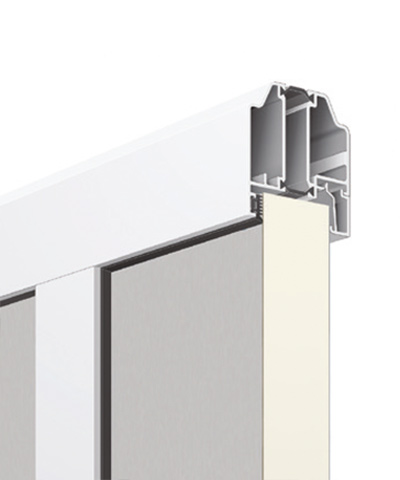

NOVOLUX 40/ 60

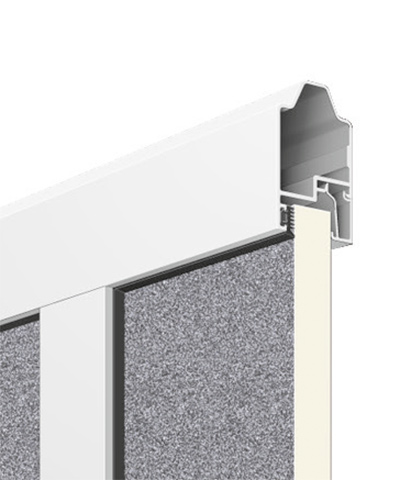

Doppelwandige, geschlossene Füllung, Sandwich-Aufbau
(20 mm), außen Alu-Glattblech, innen Stucco-Design
(40 mm), außen Alu-Glattblech, innen Stucco-Design

NOVOLUX 40

Getönte Füllung Smoke
(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (14,5 % Lichtdurchlässigkeit) Außen getönt, innen transparent

NOVOLUX 40

Getönte Füllung Weiss
(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (20 % Lichtdurchlässigkeit) Außen getönt, innen transparent

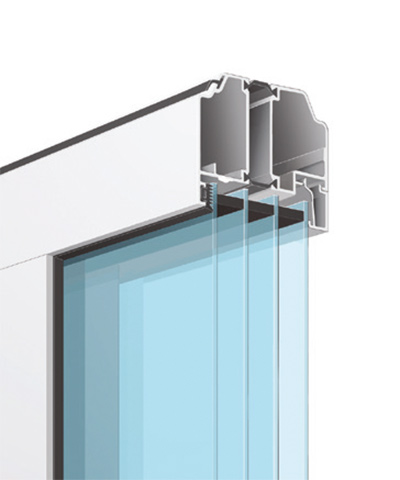

NOVOLUX 80

Vierfach-Fenster
(60 mm) in: Plexiglas Optical (100 % Lichtdurchlässigkeit)

NOVOLUX 40/ 60

Doppelwandige, teilweise transparente Füllungen
(20 mm) in: Strukturglas (SAN) (80 % Lichtdurchlässigkeit)
(40 mm) in: Strukturglas (SAN) (80 % Lichtdurchlässigkeit)

NOVOLUX 40

Einwandig, perforiertes Aluminiumblech
(2 mm) rund perforiert (40 % Luftdurchlässigkeit)
(2 mm) quadratisch perforiert (70 % Luftdurchlässigkeit)

NOVOLUX 40/ 60

Doppelwandige, geschlossene Füllung, Sandwich-Aufbau
(20 mm), innen und außen Stucco-Design
(40 mm), innen und außen Stucco-Design

NOVOLUX 40

Getönte Füllung Anthrazit
(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (53 % Lichtdurchlässigkeit) Außen getönt, innen transparent

NOVOLUX 60

Transparente Füllung
(40 mm) in: Acrylglas, Polycarbonat, Plexiglas (100 % Lichtdurchlässigkeit)

NOVOLUX 40

Fünfkammer-Stegplatte, Polycarbonat
(20 mm) transparent, (63 % Lichtdurchlässigkeit)
(20 mm) opalgrau getönt, (42 % Lichtdurchlässigkeit)

NOVOLUX 40/ 60

Doppelwandige, teilweise transparente Füllungen
(20 mm) in: Strukturglas (SAN) (80 % Lichtdurchlässigkeit)
(40 mm) in: Strukturglas (SAN) (80 % Lichtdurchlässigkeit)

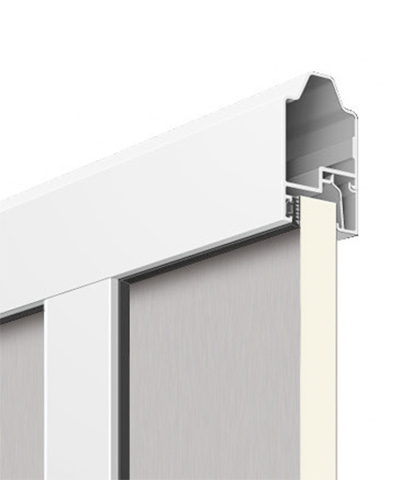

NOVOLUX 40/ 60

Doppelwandige, geschlossene Füllung, Sandwich-Aufbau
(20 mm), außen Alu-Glattblech, innen Stucco-Design
(40 mm), außen Alu-Glattblech, innen Stucco-Design

NOVOLUX 40/ 60

Doppelwandige, geschlossene Füllung, Sandwich-Aufbau
(20 mm), innen und außen Stucco-Design
(40 mm), innen und außen Stucco-Design

Farben

1001 Möglichkeiten für die Gestaltung

Das Novolux Tor wird standardmäßig in eloxiertem Aluminium, farblos, geliefert. Das bedeutet jedoch nicht, dass Sie keine Farbe einsetzen können. Auch das Aluminium kann auf Wunsch in einer Farbe Ihrer Wahl mit Nasslack beschichtet werden. Durch die Kombination des Aluminiums mit Rodeca Verglasung oder Thermo Paneelen in einer von 10 Farben aus dem Novoferm Haussortiment erhalten Sie 1001 Möglichkeiten für die Gestaltung.

THERMO 40/ 60

Feuerrot, ähnlich RAL 3000

THERMO 40/ 60

Mausgrau, ähnlich RAL 7005

THERMO 40

Goosewing Grey, BS10A05

THERMO 40/ 60/ 80

Weißaluminium, ähnlich RAL 9006

THERMO 40

Saphirblau, ähnlich RAL 5003

THERMO 40

Merlin Grey, BS18B25

THERMO 40/ 60

Sepiabraun, ähnlich RAL 8014

THERMO 40/ 60

Graualuminium, ähnlich RAL 9007

THERMO 40/ 60

Enzianblau, ähnlich RAL 5010

THERMO 40/ 60/ 80

Anthrazitgrau, ähnlich RAL 7016

THERMO 40/ 60/ 80

Grauweiß, ähnlich RAL 9002

THERMO 40/ 60

Reinweiß, ähnlich RAL 9010

THERMO 40/ 60

Tannengrün, ähnlich RAL 6009

THERMO 40

Schwarzgrau, ähnlich RAL 7021

THERMO 40

Tiefschwarz, ähnlich RAL 9005

Hinweis:
Dunkle Farben sind in Ausrichtung zur Sonne bei doppelwandigen Stahltoren zu vermeiden, da eine mögliche Lamellendurchbiegung das Tor beschädigen kann.
