Schienen- und Beschlagsysteme

Modularer Montagekomfort in hoher Qualität

Die Novoferm Schienensysteme sind modular aufgebaut und werden so weit wie möglich bereits im Voraus zusammengesetzt. Die Schienensysteme eignen sich sowohl für Thermo und Novolux Tore, als auch für das NovoLux XL-Tor.

Zertifizierte Qualität und Haltbarkeit stehen bei der Entwicklung und Montage der Schienensysteme immer im Mittelpunkt.

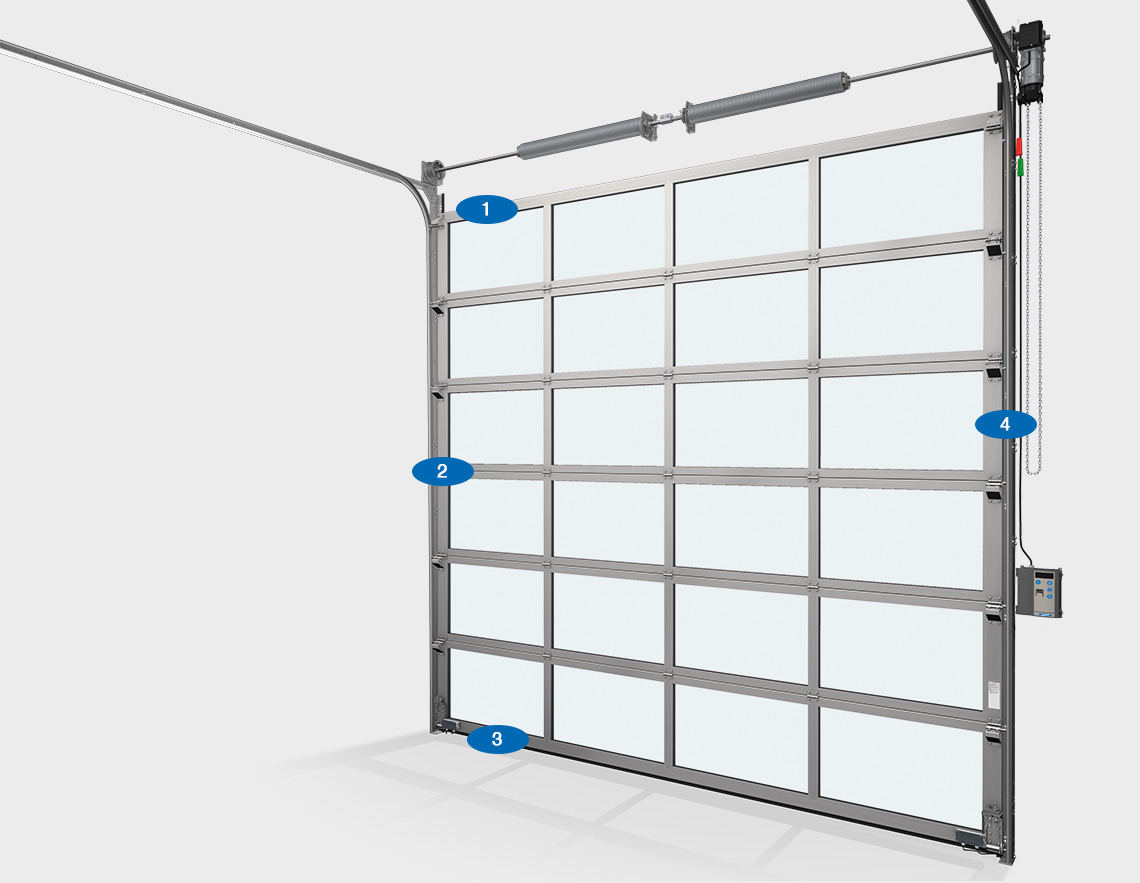

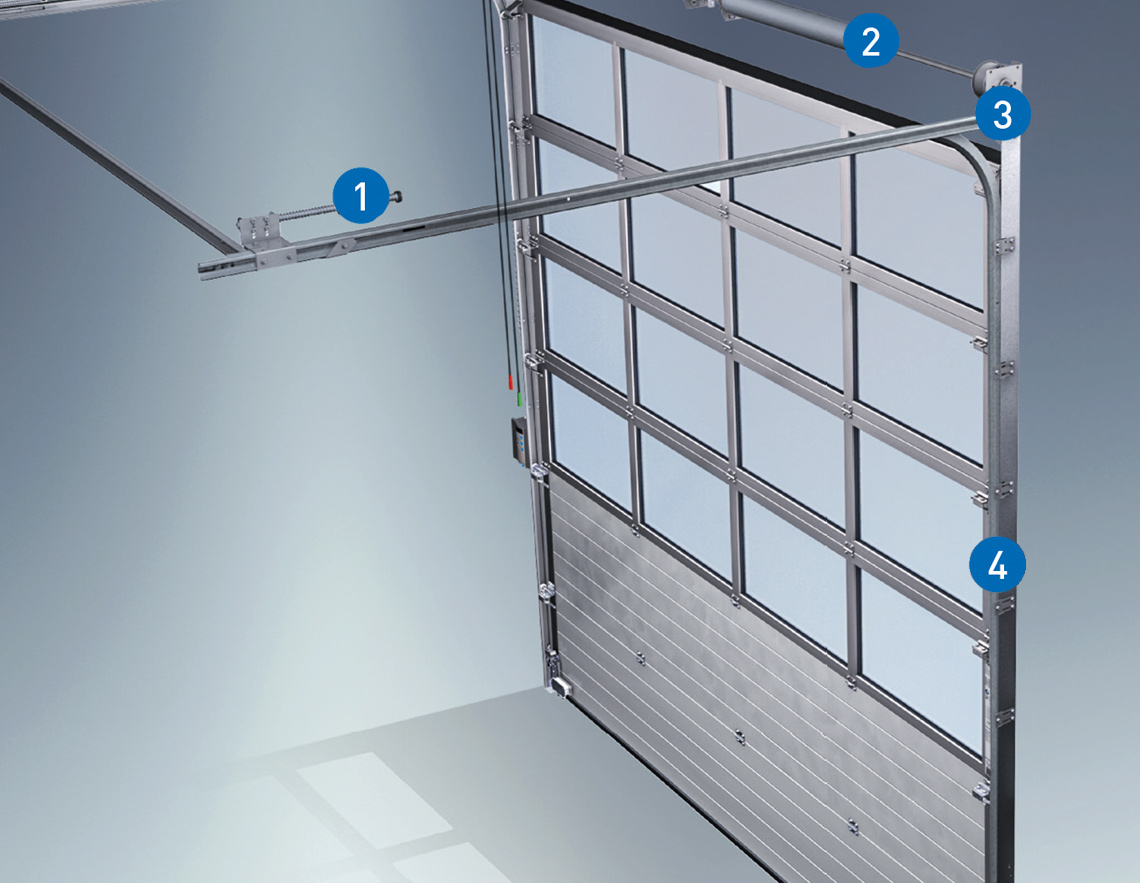

(1) Federpuffer

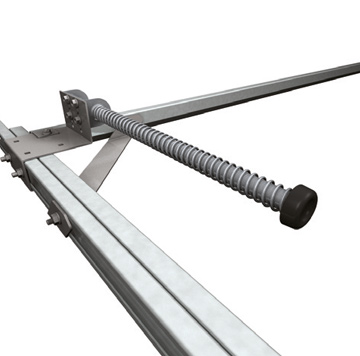

Der hochbelastbare Federpuffer sorgt dafür, dass das Tor in der horizontalen Position einen ersten Anschub für den Schließvorgang bekommt. Die Länge des Federpuffers hängt von der Konfiguration des Tores ab.

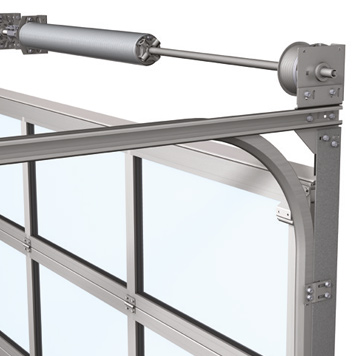

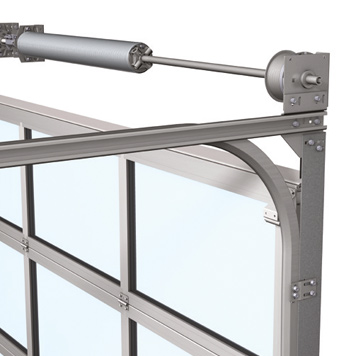

(2) Torsionsfedern
Im Standard sind die Torsionsfedern für 30.000 Lastwechsel ausgelegt. Für Bereiche, in denen die Tore viel genutzt werden, können Sie optional Torsionsfedern einsetzen, die für 60.000 Lastwechsel ausgelegt sind.

(3) Tragseil
Dank des modularen Aufbaus unserer Schienensysteme und Beschläge können wir immer eine korrekte Position des Tragseils im Verhältnis zu den vertikalen Schienen sicherstellen. Dies gewährleistet ein Höchstmaß an Sicherheit und Zuverlässigkeit.

(4) Sicherheitslaufschiene
Die Sicherheitslaufschiene sorgt dafür, dass die Rollen nicht entgleisen können. Für zusätzliche Sicherheit bleibt das Tragseil sicher von der Schiene verdeckt.

Einzelheiten Schienensystem

Obere Abdichtung

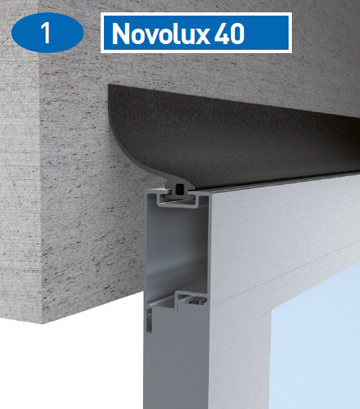

Das oberste Paneel des Novolux 40 Tors schließt mit Dichtungsprofilen aus Gummi ab, die für zusätzliche Isolierung und eine optimale Sturzabdichtung sorgen. Es gibt daher keine Ritzen, durch die Energie verloren gehen könnte.

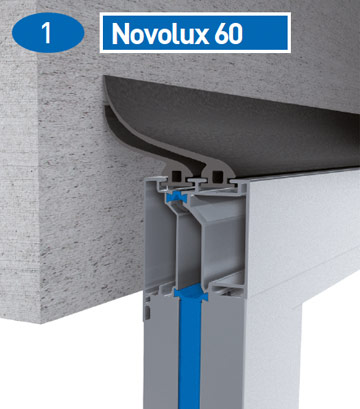

Das oberste Paneel des Novolux 60 Tors schließt mit doppelten Dichtungsprofilen aus EPDM-Gummi ab, die für zusätzliche Isolierung und eine optimale Sturzabdichtung sorgen. Es gibt daher keine Ritzen, so kann kaum Energie verloren gehen.

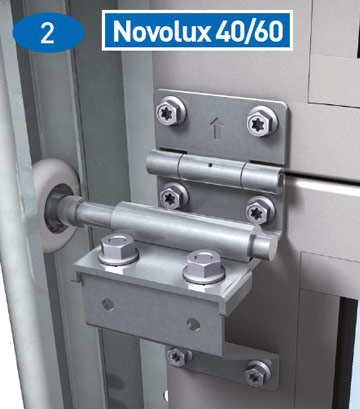

Stabiles Seitenscharnier

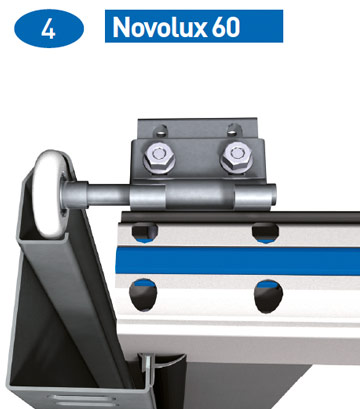

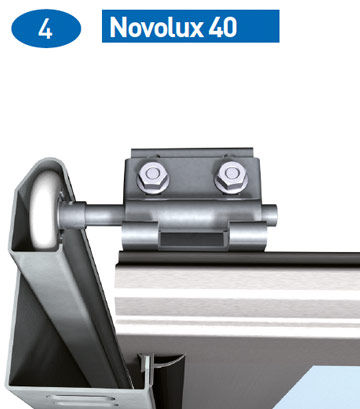

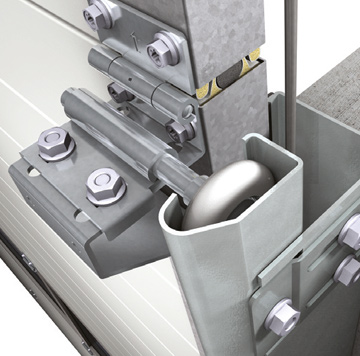

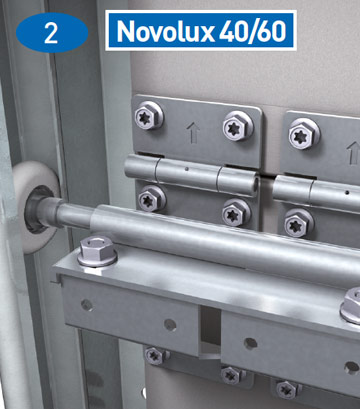

Bei Toren bis zu einer lichten Breite von 5 Metern verwendet Novoferm einfache Seitenscharniere. Diese hochbelastbare Konstruktion garantiert einen gleichmäßigen Lauf des Tors bei guter Abdichtung.

Doppeltes Seitenscharnier
Bei Toren ab einer lichten Breite von 5 Metern verwendet Novoferm doppelte Seitenscharniere. Dies gewährleistet, dass auch schwerere Tore gleichmäßig laufen.

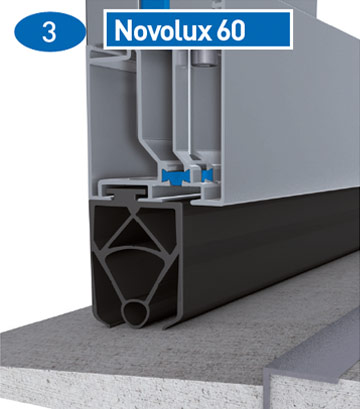

Bodendichtung

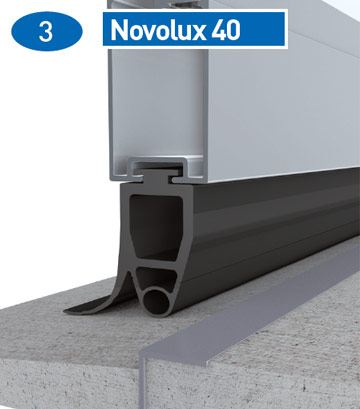

für den optimalen Bodenabschluss des Tors verwendet Novoferm ein Gummi-Dichtungsprofil. In Verbindung mit einem Winkelprofil, das vom Dienstleister in den Beton eingelassen wird, ist sichergestellt, dass praktisch kein Wasser eindringen kann.

Für den optimalen Bodenabschluss des Tors verwendet Novoferm ein doppeltes Gummi-Dichtungsprofil. In Verbindung mit einem Winkelprofil, das vom Dienstleister als Wassersperre in den Beton eingelassen wird, ist sichergestellt, dass praktisch kein Wasser eindringen kann.

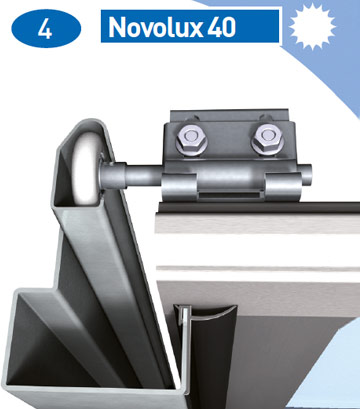

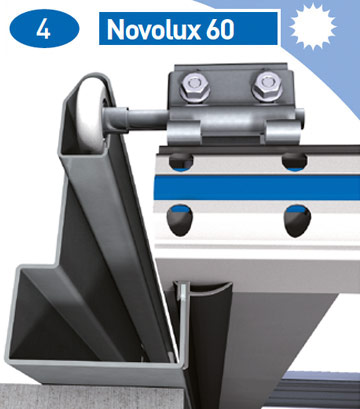

Schwere-Eckzarge
Diese Zarge verwenden wir bei Toren mit dunkler Lackierung. Durch Sonneneinstrahlung dehnt sich das Tor aus und kann in der Mitte gegen den Sturz stoßen. Die Stahl-Eckzarge verhindert dies.

Standard-Eckzarge

Schwere-Eckzarge

Standard-Eckzarge
Der Anschluss des Torblatts an die vertikalen Laufschienen mittels einer standardmäßigen Eckzarge sorgt für eine stabile und gute Abdichtung zwischen Torseite und Gebäude.

Übersicht Schienensysteme

Die verschiedenen Varianten der Novoferm Schienensysteme ermöglichen den Einbau des Tores in fast jede Einbausituation eines Gebäudes. Dabei sind wir immer abhängig von den Raumvorgaben für den Einbau und den architektonischen Möglichkeiten. Daher liefert Novoferm verschiedene Schienenvarianten, die für jede denkbare Situation nach Bedarf angepasst werden können.

T 240
Niedrigsturzbeschlag Federwelle hinten
A = 240 mm,
B = Lichte Höhe + 1.000 mm
Breite max. 6.500 mm

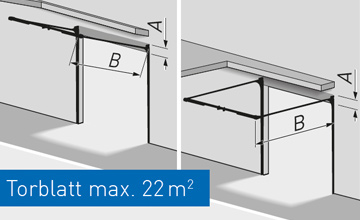

T 340
Niedrigsturzbeschlag
A = 340 mm,
B = Lichte Höhe + 750 mm
Breite max. 6.500 mm

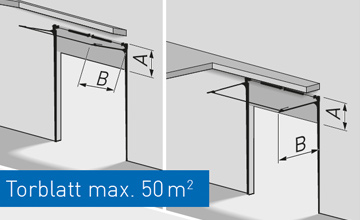

T 400
Hebungsbeschlag
A = Hebung + 400 mm,
B = Lichte Höhe - Hebung + 600 mm

T 500
Vertikalbeschlag
A= Lichte Höhe + 560 mm

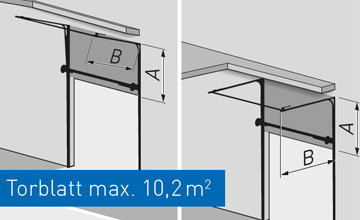

T 400 DS
Hebungsbeschlag mit unten liegender Federwelle
A = Hebung + 200 mm
B = Lichte Höhe - Hebung + 600 mm
Breite max. 3.200 mm
Höhe max. 3.200 mm
Erforderliche Hebung min. 1.700 mm

T 400 DDE
Hebungsbeschlag mit unten liegender Federwelle + Stahl-Tragprofil (Vormontiert)
A = Hebung + 200 mm
B = Lichte Höhe - Hebung + 600 mm
Breite max. 3.200 mm
Höhe max. 3.200 mm
Erforderliche Hebung min. 1.700 mm

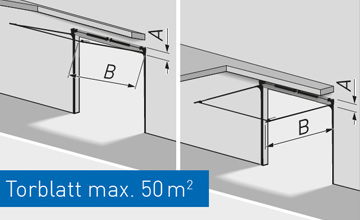

T 450
Standardbeschlag
A = 430 - 510 mm
B = Lichte Höhe + 650 mm

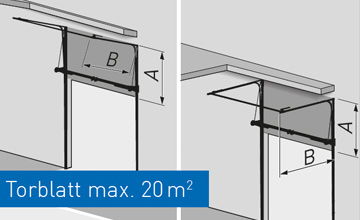

T 400 HF
Hebungsbeschlag mit unten liegender Federwelle + Stahl-Tragprofil
A = Hebung + 200 mm
B = Lichte Höhe - Hebung + 600 mm
Breite max. 4.500 mm
Erforderliche Hebung min. 1.450 mmm

T 500 HF
Vertikalbeschlag mit unten liegender Federwelle + Stahl-Tragprofil
A = Lichte Höhe 400 mm
Breite max. 4.500 mm

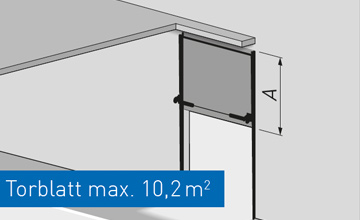

T 500 DS
Vertikalbeschlag mit unten liegender Federwelle
A = Lichte Höhe + 400 mm
Breite max. 3.200 mm
Höhe max. 3.200 mm

T 500 DDE
Vertikalbeschlag mit unten liegender Federwelle + Stahltragprofil (Vormontiert)
A = Lichte Höhe + 550 mm
Breite max. 3.200 mm
Höhe max. 3.200 mm
