Schlupf- und Nebentür 40 / 60 mm

Getrennter Durchgang für Personen und Güter

In ein Novoferm NovoLux oder Thermo Tor kann eine Schlupftür integriert werden, welche unter bestimmten Voraussetzungen sogar als Fluchtweg zugelassen werden kann.

Fragen Sie in jedem Fall bei den örtlich zuständigen Behörden nach, damit Sie Sicherheit bei der Wahl der korrekten Schlupftür haben.

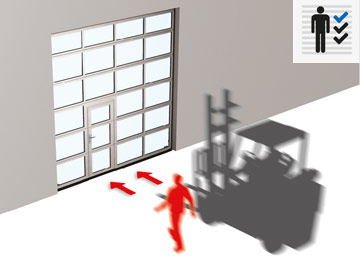

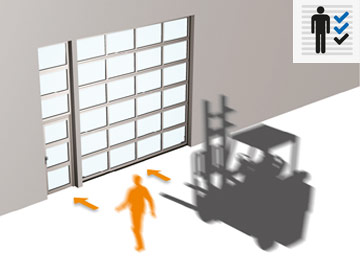

Aus Unfallschutzgründen kann es von Vorteil sein den Durchgang von Menschen und Gütern getrennt zu halten. Dies ist mit einer festen Durchgangstür in der Gebäudefront, unabhängig vom Sektionaltor oder einer Nebentür in Toroptik, unmittelbar neben dem Sektionaltor möglich.

Schlupftüren können in das Sektionaltor integriert werden, sie sind jedoch kein Plus für die Stabilität des Tores. Zudem gibt es Einschränkungen bezüglich Breite, Höhe und Schwellen höhe der Schlupftür, wodurch diese möglicherweise nicht den geltenden Gesetzen und Vorschriften für Fluchttüren entsprechen.

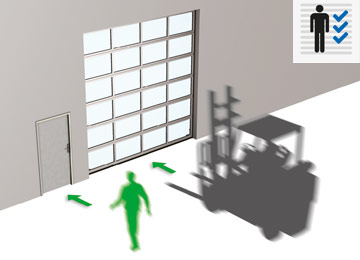

Türen und Tore für Menschen und Güter vollständig getrennt.

Türen und Tore für Menschen und Güter getrennt, aber in der gleichen lichten Öffnung.

Schlupftür für Menschen, integriert in das Sektionaltor für Güter.

Varianten, Optionen und Zubehöre

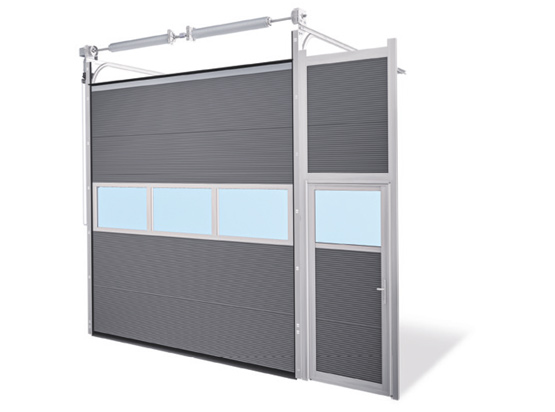

Feste Nebentür neben dem Sektionaltor

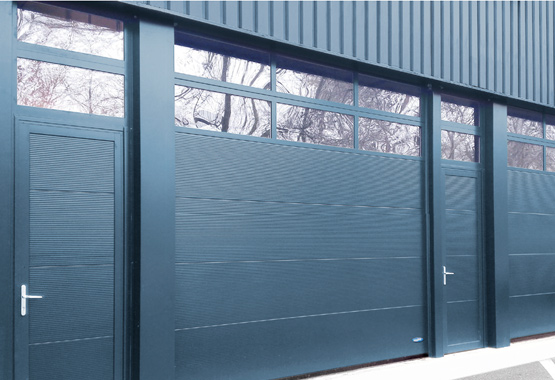

Nebentüren in Toroptik

Der Vorteil einer Nebentür liegt darin, dass die Durchgänge für Personen und Güter vollständig voneinander getrennt sind. Dies erhöht die Sicherheit für die Nutzer.

Eine Nebentür wird in der Gebäudefront neben dem Sektionaltor eingebaut. Die Nebentür ist optisch ansichtsgleich zum Sektionaltor. Dadurch wird diese Lösung architektonisch zu einem ansprechenden Gesamtbild.

Wählen Sie die richtige Tür

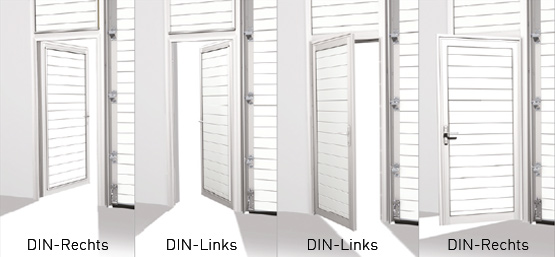

Eine Nebentür lässt sich entweder nach innen oder nach außen öffnen. Dabei haben Sie die Wahl zwischen einer DIN-Links oder DIN-Rechts angeschlagenen Tür. Wenn die Nebentür gleichzeitig die Funktion einer Fluchttür haben soll, dann muss diese Tür grundsätzlich nach außen öffnen.

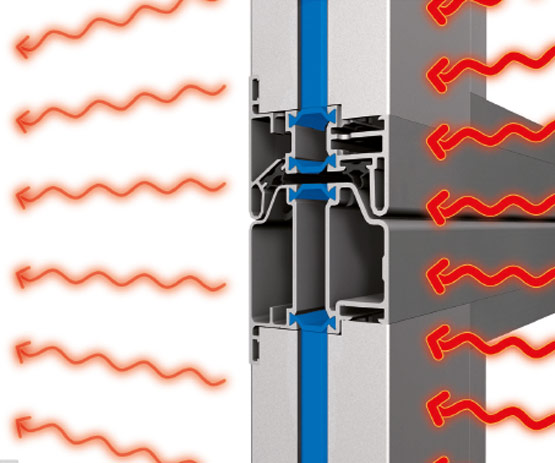

Thermisch getrennte Verbindung

Die Verbindung zwischen den Sektionen von Novolux 60 Schlupf- und Nebentüren ist wind- und wasserabweisend und thermisch getrennt. Die Wärmeübertragung wird durch die speziellen Isolierungsprofile unterbunden.

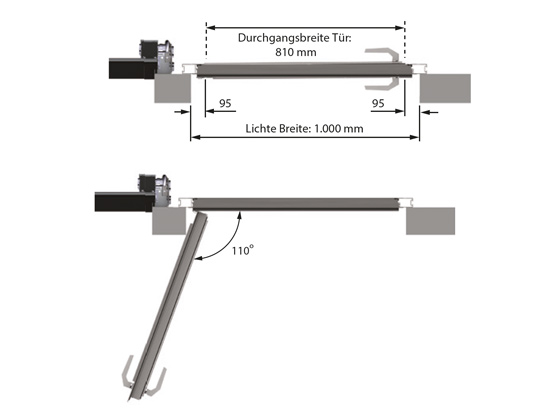

Montage hinter oder in der lichten Öffnung

Ein Sektionaltor wird immer hinter der lichten Öffnung montiert. Dementsprechend werden standardmäßig auch die Nebentüren in Toroptik hinter der lichten Öffnung installiert, damit sich eine einheitliche und ansprechende Optik der Gebäudefront ergibt.

Dies hat zwei Vorteile:

Tür und Tor liegen in einer Flucht und die Durchgangsbreite der Nebentür liegt bei ca. 810 mm, bei einer lichten Breite von 1.000 mm.

Bei der optional möglichen Montage in der Öffnung, liegen die Oberflächen von Tür und Tor nicht in der gleichen Ebene und die Durchgangsbreite beträgt bei der gleichen lichten Türbreite nur ca. 750 mm.

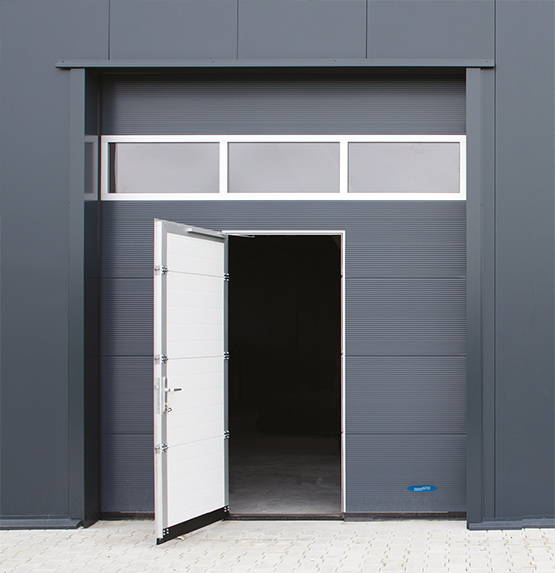

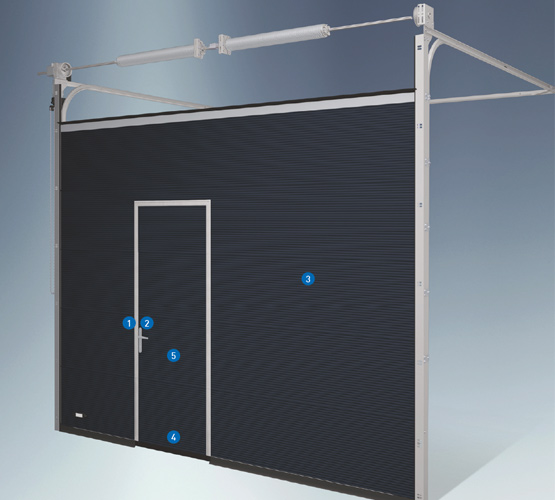

Sektionaltore mit integrierte Schlupftür

Novoferm bietet außerdem die Möglichkeit eine Schlupftür in das Sektionaltor zu integrieren. Unsere Schlupftüren erfüllen sowohl optisch als auch sicherheitstechnisch die höchsten Anforderungen.

Sie haben ein cleveres, eingebautes Scharniersystem, ein perfekt ausgerichtetes Schließsystem mit Stabilisierungsnocken, einen eingebauten Sicherheitsschalter* und standardmäßig einen Gleitschienen-Türschließer. Es gibt drei mögliche Ausführungen der Schwellenhöhe: 16, 110 und 195 mm.

* Gilt nur bei elektrisch betriebenen Toren.

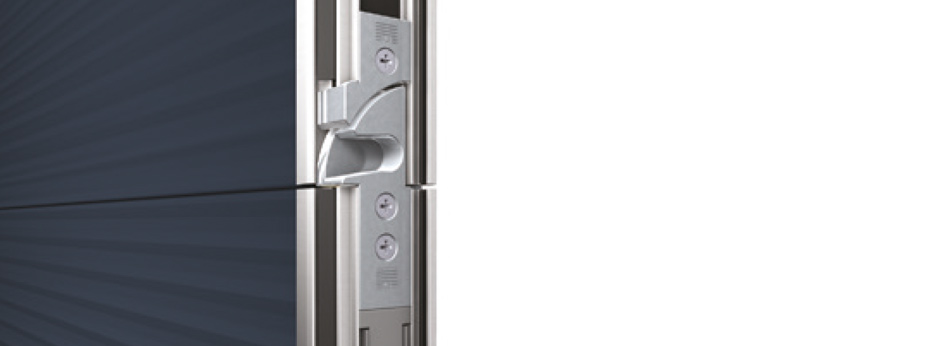

Integrierter Schlupftür-Kontaktschalter
Der Schlupftürkontakt schalter, der unter der Nockenaufnahme montiert wird, ist eine integrierte Sicherheitsvorrichtung, die gewährleistet, dass das elektrische Sektionaltor nicht betätigt werden kann, wenn die Schlupftür geöffnet ist.

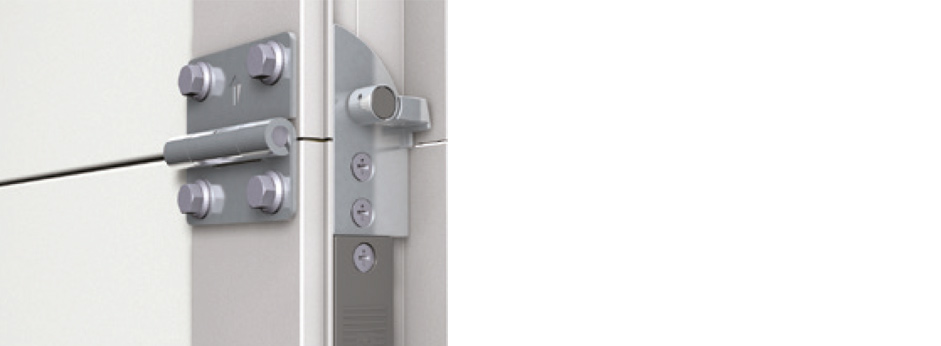

Stabilisierungsnocken
Das Tor wird durch die sogenannten Stabilisierungsnocken in optimaler Position gehalten. Die Tür wird daher nie „hängen”; gleichzeitig sorgt dieses System dabei für eine bessere Abdichtung zwischen Schlupftür und Tor. Der Magnetkontakt des Schlupftürkontaktschalters (nur bei elektrischen Toren) sitzt unter der Nockenaufnahme.

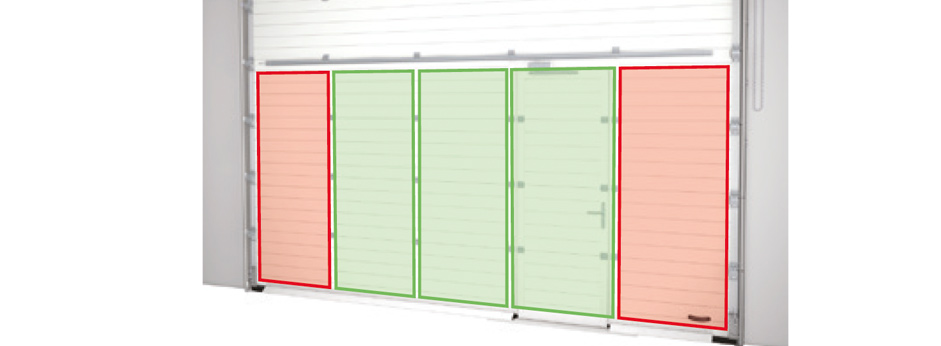

Positionierung
Aus Gründen der Stabilität des Sektional tores kann eine Schlupftür nicht in den äußeren Feldern positioniert werden. Die Zeichnungen zeigen, wo die Tür angebracht werden kann, und wo nicht. Schlupftüren können in Sektionaltoren bis zu einer Torblattbreite von maximal 6.000 mm eingesetzt werden.

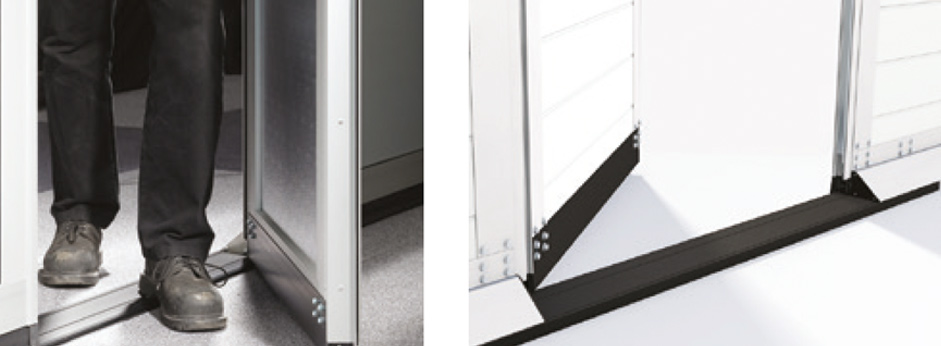

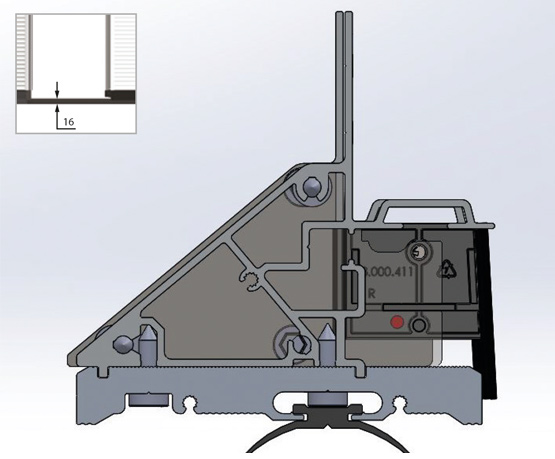

16 mm niedrige Schwellenversion
Die Schlupftürschwelle ist in einer Höhe von nur 16 mm und einer Breite von 111 mm erhältlich. Eine Schwelle mit dieser geringen Höhe entspricht unter bestimmten Bedingungen den nationalen Richtlinien für Fluchtwege.

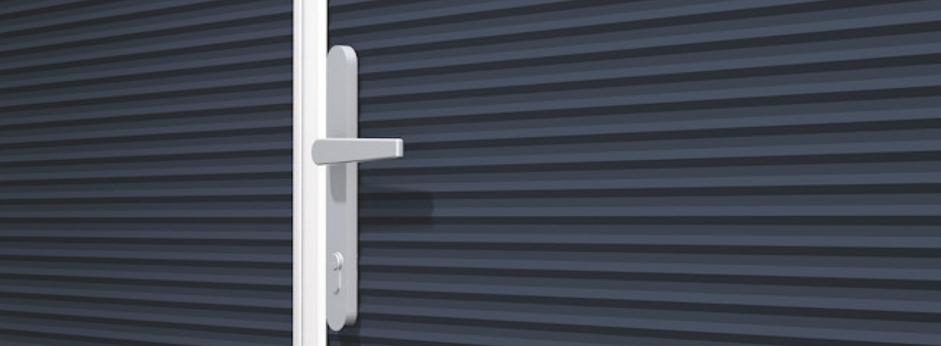

Optisch ansprechendes Schlupftür-Design
Novoferm hat das Schlupftür-Design rundum optimiert. Zum Beispiel wurde das Scharniersystem in das Sektionaltor integriert, dadurch sind an der Außenseite keine Befestigungen mehr sichtbar.

OPTIONAL:

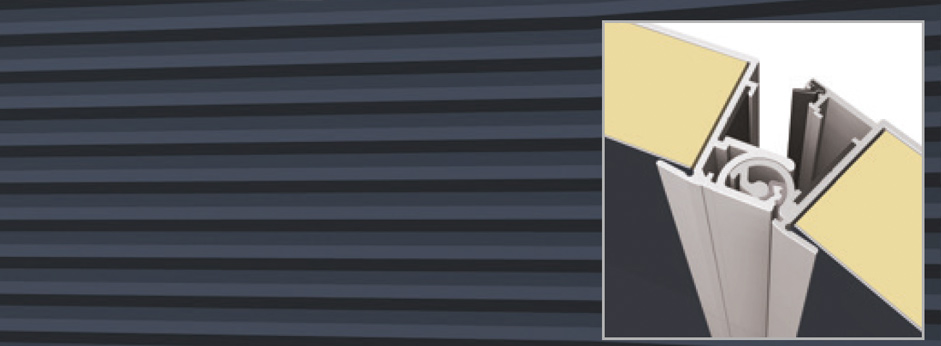

Farbige Schlupftür-Profile
Die Schlupftür-Profile sind standardmäßig in Aluminium ausgeführt, somit heben Sie sich je nach Torfarbe deutlich vom Torblatt ab. Je nach Kundenwunsch können die Profile optional auch in Torfarbe lackiert werden. Dann ergeben Torblatt und Schlupftür-Profile ein einheitliches Bild.

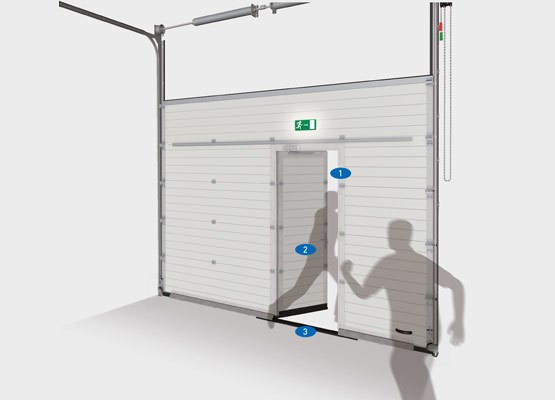

Integrierte Schlupftür als Fluchttür

Wenn Sie die integrierte Schlupftür als Fluchttür verwenden wollen, wenden Sie sich an die örtlichen Behörden und fragen Sie nach den Vorschriften. In Abhängigkeit von der Anzahl der in einem Gebäude anwesenden Personen legt der Gesetzgeber fest, welche Anforderungen eine Schlupftür erfüllen muss.

In der Regel kommt es auf vier Kriterien an, die entscheiden, ob eine Tür als Fluchttür geeignet ist:
Die Art der Schließvorrichtung, die Türbreite, die Türhöhe und die Schwellen höhe. Grundsätzlich öffnet eine integrierte Schlupftür immer nach außen, dies ist Vorschrift für Türen mit Fluchttür-Funktion.

Türbreite und Türhöhe

Je nach örtlichen oder landesweit geltenden Richtlinien schreiben der Gesetzgeber und die Aufsichts behörden eine Mindest-Türbreite und -Türhöhe vor, wenn eine Schlupftür die Funktion einer Fluchttür haben soll. Die Standardbreiten und -höhen der Schlupftür sind abhängig von der Konfiguration des Tores. Dies kann jedoch optional angepasst werden.

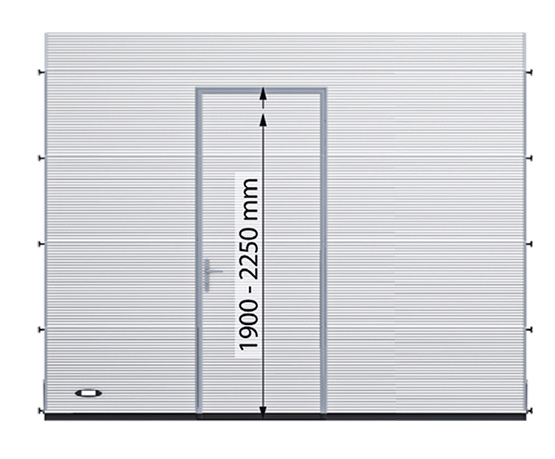

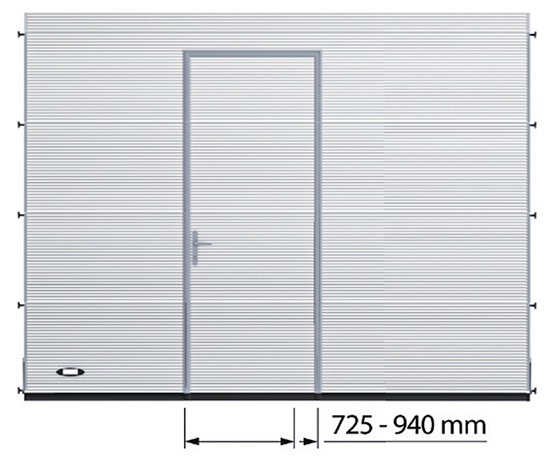

Die maximale Breite einer integrierten Schlupftür beträgt 940 mm, die maximale Höhe 2.250 mm. Halten Sie Rücksprache mit den örtlichen Behörden, wenn die Schlupftür die Funktion einer Fluchttür haben soll.

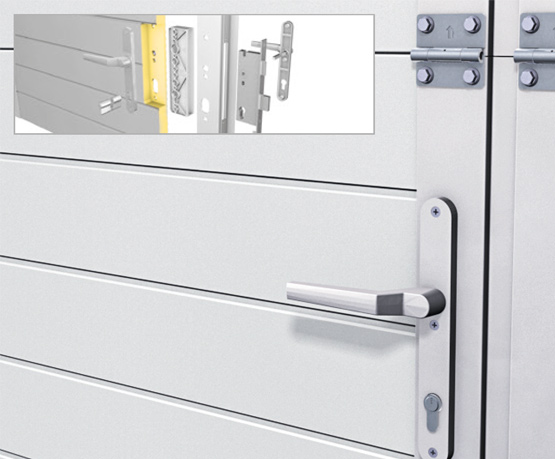

Panikschloss
Schlupftüren, die die Funktion einer Fluchttür haben, müssen mit einem sogenannten Panikschloss ausgestattet sein. Panikschlösser sind in verschiedenen Ausführungen erhältlich. Eine Schlupftür mit Panikschloss kann jederzeit mithilfe des Drückers an der Innenseite entriegelt werden, selbst wenn die Tür abgeschlossen ist.

16 mm Niedrige Schwellenversion
Unter bestimmten Bedingungen entspricht die Schlupftürschwelle den nationalen Richtlinien für Fluchtwege. Hierzu hat Novoferm extra eine Schlupftürschwelle mit einer geringen Höhe von nur 16 mm und einer Breite von 111 mm entwickelt.

Zubehör und Optionen für Schlupftüren

Wir legen bei unseren Schlupftüren großen Wert auf Sicherheit und Benutzerfreundlichkeit, mit einem besonderen Augenmerk auf optisch möglichst ansprechenden Einsatz von Scharnieren, Schaltern, Schlössern und Zusatzschlössern. Auch bei der Auswahl der Schwellenhöhe, Öffnungsrichtung, Türabmessungen und Positionen von Türen beraten wir Sie gerne ausführlich.

Im Novoferm-Sortiment von Schlössern für Schlupftüren finden Sie sechs Typen: Zwei normale Schlösser und vier Panikschlösser (für den Fall, dass die Schlupftür die Funktion einer Fluchttür übernimmt).

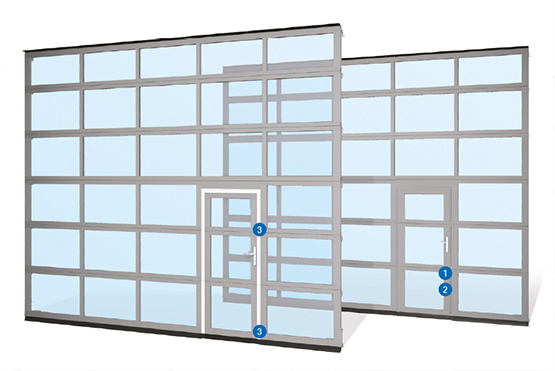

Schlösser für Schlupftüren

Normale Schlösser

Schloss mit beidseitigem Drücker
Schloss mit festem Knauf an der Außenseite und Drücker an der Innenseite

Je nach Situation schreibt die örtliche Behörde den Einsatz von Panikschlössern vor.

Panikschlösser

Panikschloss mit festem Knauf an der Außenseite und Drücker an der Innenseite (Panikfunktion E)
Panikschloss mit Drücker beidseitig (geteilte Nuss, Panikfunktion B)
Panikschloss mit festem Knauf an der Außenseite und Griffstange an der Innenseite (Panikfunktion E)
Panikschloss mit Drücker an der Außenseite (geteilte Nuss) und Griffstange an der Innenseite (Panikfunktion B)

Panikschloss mit Panikfunktion E

Die Tür ist auf der Innenseite mit einem Drücker oder einer Griffstange und auf der Außenseite mit einem feststehenden Knauf ausgerüstet. Die abgeschlossene Tür kann von innen über die Panikfunktion im Schloss und von außen mit dem Schlüssel geöffnet werden.

Panikschloss mit Panikfunktion B

Die Tür ist beidseitig mit Drückern ausgerüstet. Die abgeschlossene Tür kann von innen über die Panikfunktion im Schloss geöffnet werden. Der äußere Drücker ist in Leerlauffunktion. Durch Entriegeln mit dem Schlüssel bis zum Anschlag wird die Normalfunktion erreicht und die Tür ist von innen und außen mittels Drücker zu öffnen. Durch das Abschließen mit dem Schlüssel werden Panik- und Leerlauffunktion wiederhergestellt (Umschaltfunktion).

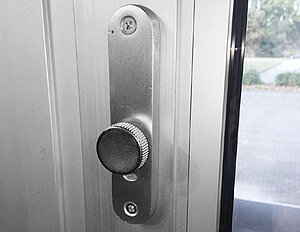

Zusatzschlösser

Für zusätzliche Sicherheit können Sie zwei weitere Schlösser, in der obersten und der untersten Sektion der Tür, anbringen lassen. Alle Zylinderschlösser lassen sich mit dem gleichen Schlüssel bedienen. Die Zusatzschlösser haben Drehknöpfe, sodass diese Schlösser von innen ohne Schlüssel zu öffnen sind.
