Bedieneinheiten und Zubehöre für Schnelllaufrolltore

Bei Novoferm haben Sie die Wahl zwischen vier Steuerungen, welche für die verschiedenen Typen der Novoferm Schnelllaufrolltore geeignet sind, sowie und zahlreichen Steuerungen, Zubehören und Bedienelementen.

Verschaffen Sie sich selbst einen Überblick!

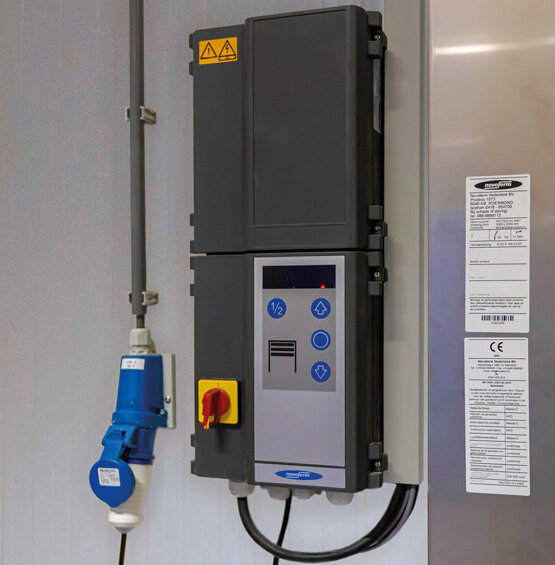

BEDIENEINHEITEN

Alle Novoferm-Steuerungen sind standardmäßig mit konfigurierbaren Bedienfunktionen für „auf“, „ab“ und „stopp“ ausgestattet.

Alle auf der nächsten Seite angegebenen Steuerungen können angeschlossen werden.

Auch verschiedene Erweiterungen und Sicherheitsoptionen sind wählbar. Novoferm-Tore eignen sich für fast jeden Zweck.

Steuerungsmöglichkeiten

An die Novoferm-Steuerungen können alle gängigen Betätigungskomponenten angeschlossen werden. Eine kleine Auswahl der vielen Möglichkeiten zeigen wir Ihnen hier. Die SpeedRoller-Steuerungen bieten je nach Version zahlreiche unterschiedliche Programmiermöglichkeiten. So können zum Beispiel die Laufgeschwindigkeit, die Öffnungszeit, der Stopp auf halber Höhe usw. ganz nach Wunsch eingestellt werden.

Auch die Ansteuerung von Ampeln, Schleusensteuerung und vieles andere ist möglich. Natürlich ist auch die Sicherheit ein sehr wichtiger Aspekt. Viele Sicherheitsvorrichtungen sind erhältlich, mit denen Sie Ihren SpeedRoller so effizient und sicher wie möglich einsetzen können. Möchten Sie erfahren, welche Optionen für Ihre Anwendung am besten geeignet sind? Dann wenden Sie sich gerne an unsere Vertriebsmitarbeiter oder einen Händler in Ihrer Nähe.

Übersicht Steuerungsmöglichkeiten

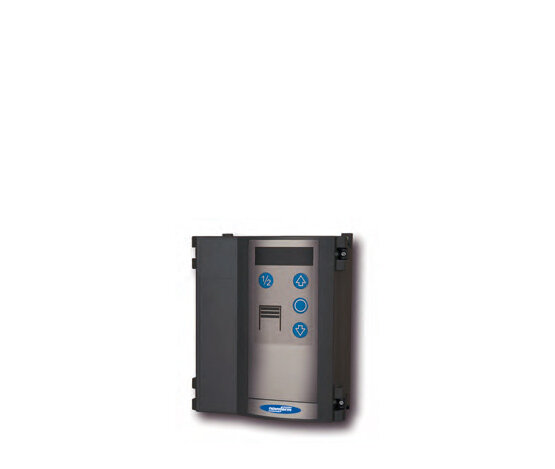

T100R

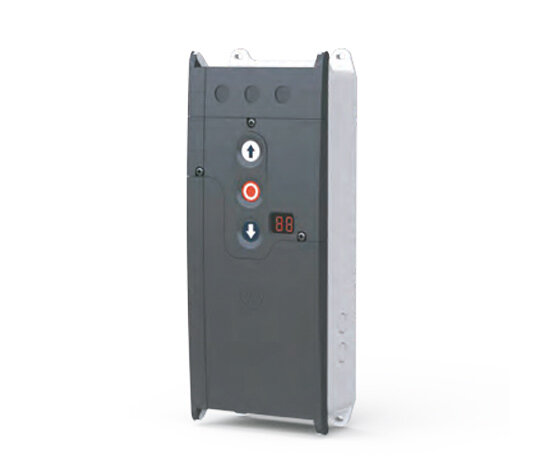

TS971 / TS981

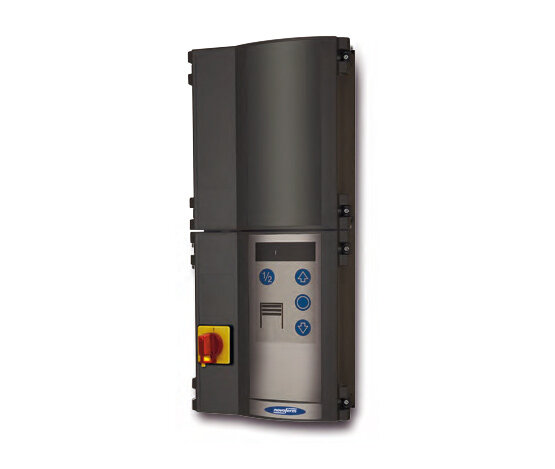

T100R FU

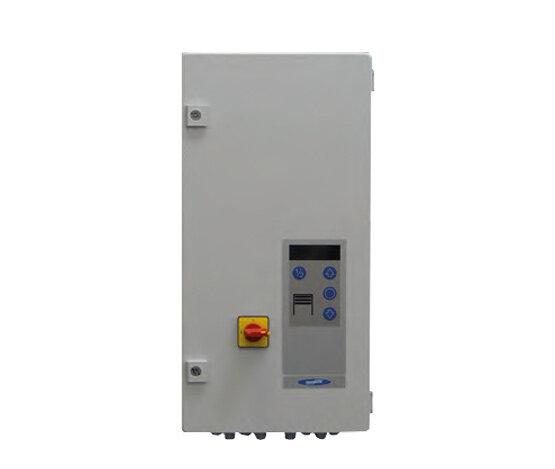

T100R FU, 3 kW

Technische Daten

	Beschreibung	T100R	T100R FU 1,5 kW	T100R FU 3 kW	TS971 / TS981
Version	Kunststoffgehäuse (IP54) 219 × 256 × 117 mm	●
	Kunststoffgehäuse (IP54) mit Erweiterung 219 × 550 × 117 mm	◊	●
	Außentor				●
	Kunststoffgehäuse (IP65) 155 × 380 × 80 mm			●

Anschluss	L+N+PE, 230 V/50 Hz/16 A (träge) ± 10 %, 3-poliger CEE-Stecker		●
	3L+N+PE, 400 V/50 Hz/16 A ± 10 %, 5-poliger CEE-Stecker	●		●	●
	DES-Digitale Endschalter	●	●	●	●
	zwei zusätzliche potentialfreie Relais	●	●	●	●

Bedienung	Drucktaster (Membranschalter) öffnen/stopp/schließen	●	●	●	●
	Externe Drucktaster (öffnen/stopp/schließen oder Timer)	◊	◊	◊	◊
	Fernbedienung, Typ Keeloq / Multibit (integriert)	◊	◊	◊	◊
	ClearWave: berührungsloses Bedienfeld	◊	◊	◊	◊
	Schlüsselschalter: legen Sie fest, wer passieren darf	◊	◊	◊	◊
	Seilzugschalter: Bedienung für Fußgänger oder vom	◊	◊	◊	◊
	Gabelstapler aus	◊	◊	◊	◊
	Induktionsschleife: 2 Kanäle (separat)	◊	◊	◊	◊
	IXIO S: Infrarotdetektor für Innenmontage bis H = 3,5 m	◊	◊	◊	◊
	IXIO D: Infrarotsensor und Bewegungsmelder für Innenmontage bis H = 3,5 m	◊	◊	◊	◊
	Radar: Bewegungsmelder für innen und außen bis H = 6 m	◊	◊	◊	◊
	Condor: Infrarotsensor und Bewegungsmelder für innen und außen bis H = 6 m	◊	◊	◊	◊

Sicherheit	Lichtgitter: Sicherung des gesamten Durchgangs bis H = 2.500 mm	◊	◊	◊	◊
	Lichtschranke: Schutz des Durchgangs in Kniehöhe	◊	◊	◊	◊
	IXIO D: Infrarotsensor und Bewegungsmelder für Innenmontage bis H = 3,5 m	◊	◊	◊	◊
	Condor: Infrarotsensor und Bewegungsmelder für innen und außen bis H = 6 m	◊	◊	◊	◊
	Ampel rot/grün (Erweiterung A800)	◊	◊	◊	◊
	Blitzlicht	◊	◊	◊	◊
	Torstellungsanzeige	◊	◊	◊	◊
	Tonsignal beim Schließen (optional)	◊	◊	◊	◊

Sonder-	3 potentialfreie Relais	◊	◊	◊
	Zweiwege-Blockierfunktion	◊	◊	◊	◊
	Verriegelungsfunktion				- / ◊
	Buchse für Induktionsschleifendetektor (vorverdrahtet)	●	●	●	●
	Konsole 2 × 70 mm			●

Steuerung SpeedRoller	PRIME	●	◊
	Prime-XF		●
	Strong-E	●	◊
	Strong-FV	●	◊
	Strong	●	◊
	NovoZip		◊		●
	NovoSpeed Thermo				●
	Strong Outdoor			●
	NovoFold				●

● = Standardausführung ◊ = Optional

Zubehöre und Bedienelemente

Wählen Sie aus unseren zahlreichen Bedien- und Sicherheitselementen

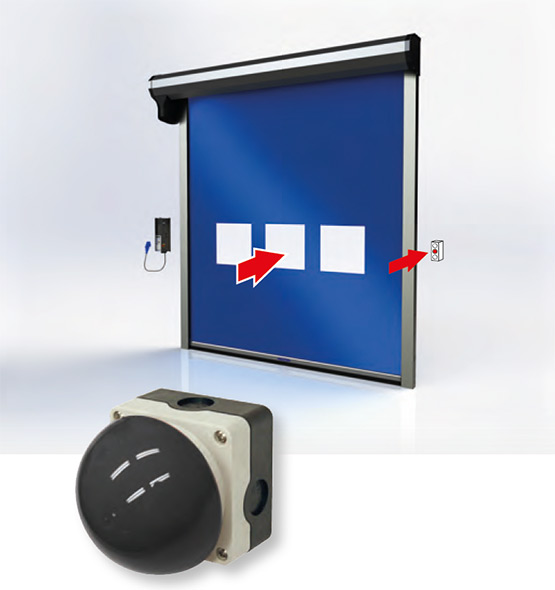

DRUCKTASTER | Bedienung
Drucktaster werden hauptsächlich für den Personenverkehr eingesetzt.

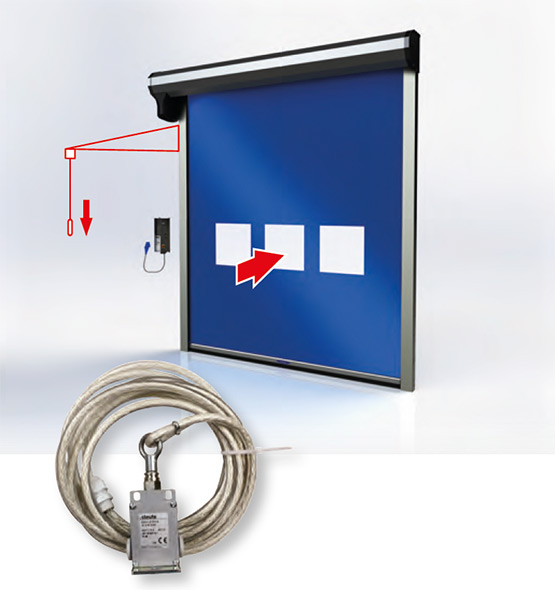

ZUGSCHALTER | Bedienung
Bei einem Zugschalter ist einige Meter vor dem Tor ein Zugseil aufgehängt. Dieses kann von Fußgängern oder auch vom Gabelstapler aus bedient werden, ohne diesen verlassen zu müssen. Diese Art der Bedienung ist daher besonders effizient bei regem Gabelstaplerverkehr.

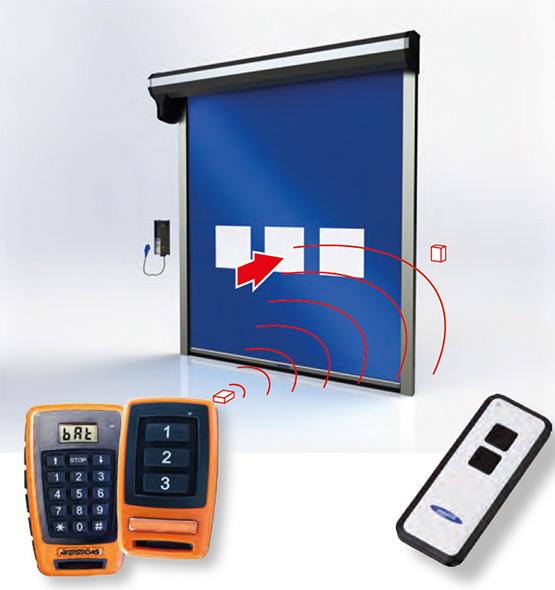

FERNBEDIENUNG | Bedienung
Eine Fernbedienung (Sender und Empfänger) bietet die Möglichkeit einer Zugangskontrolle: Nur Personen und Fahrzeuge, die über die passende Fernbedienung verfügen, können das Tor betätigen. Erhältlich mit einem oder mehreren Kanälen.

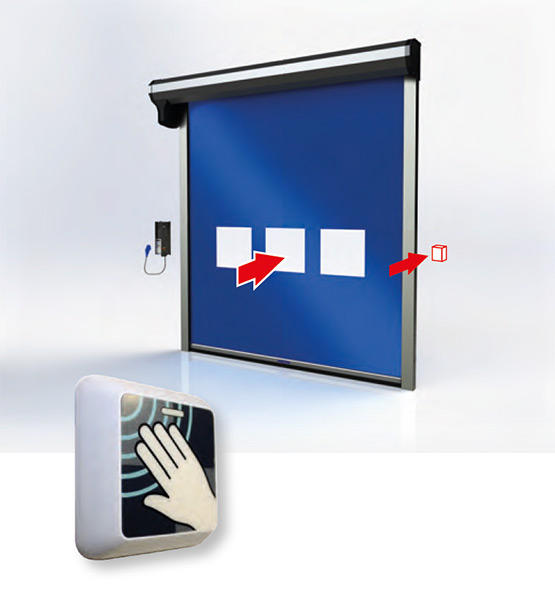

MAGICSWITCH | Bedienung
Die MagicSwitch-Bedienung funktioniert wie ein herkömmlicher Drucktaster, nur dass keine tatsächliche Berührung nötig ist. Ideal für die Nahrungsmittelindustrie und Reinräume.

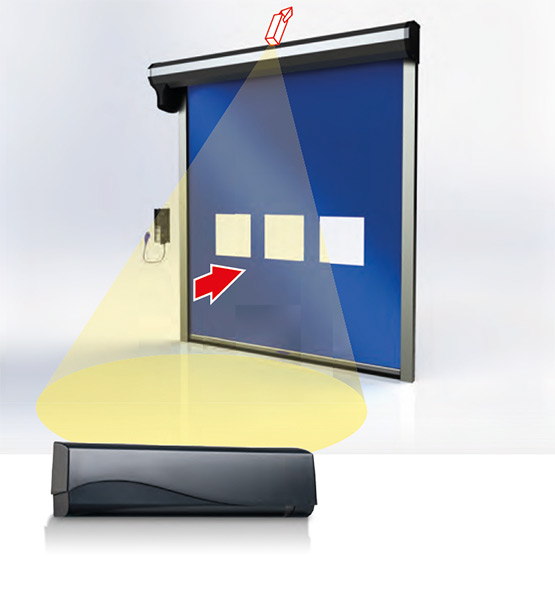

IXIO S | Bedienung und Sicherheit
IXIO S ist ein intelligenter Präsenzmelder mit aktiver Infrarottechnik. Der dreidimensionale Infrarotlichtvorhang schützt Personen vor dem Kontakt mit dem Tor. Für Innenbereiche bis zu einer Höhe von 3.500 mm.

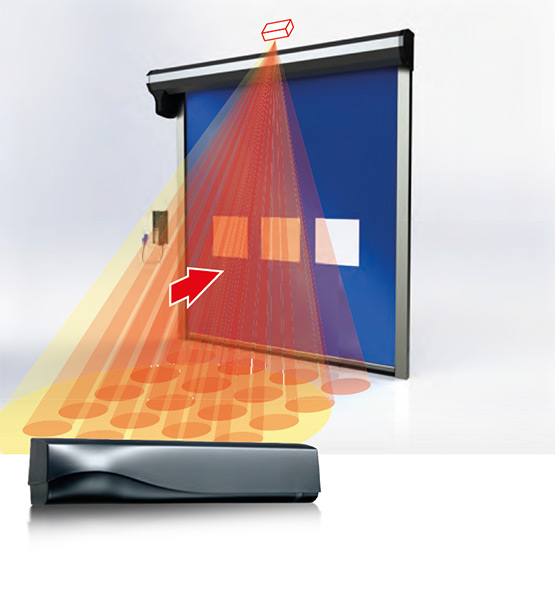

IXIO D | Bedienung und Sicherheit
IXIO D ist ein Sensor, der Radartechnik für das Öffnen des Tors mit Infrarottechnik für den Schutz von Personen vor Kollisionen mit dem Tor kombiniert. Für Innenbereiche bis zu einer Höhe von 3.500 mm.

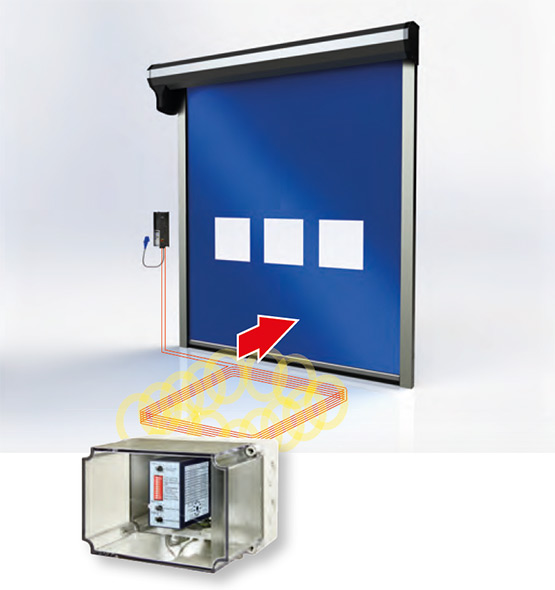

INDUKTIONSSCHLEIFE | Bedienung und Sicherheit
Eine Induktionsschleife erzeugt ein magnetisches Feld. Jedes Metallobjekt innerhalb dieses Felds wird erkannt. Induktionsschleifen eignen sich sowohl für die Bedienung als auch als zusätzliche Sicherheitseinrichtung bei schnell fahrenden Gabelstaplern.

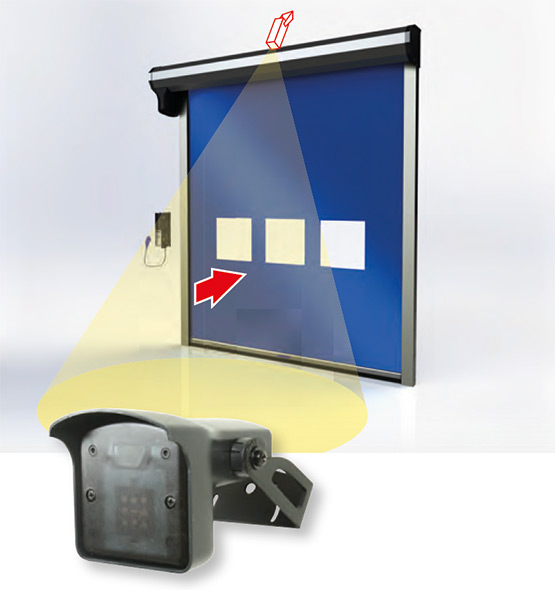

RADAR | Bedienung und Sicherheit
Radar erkennt ausschließlich sich bewegende Objekte. Das Radar hat einen kegelförmigen Erkennungsbereich und arbeitet richtungsempfindlich. Größe, Richtung und Empfindlichkeit der Radarerkennung können eingestellt werden. Auch für Außenbereiche geeignet.

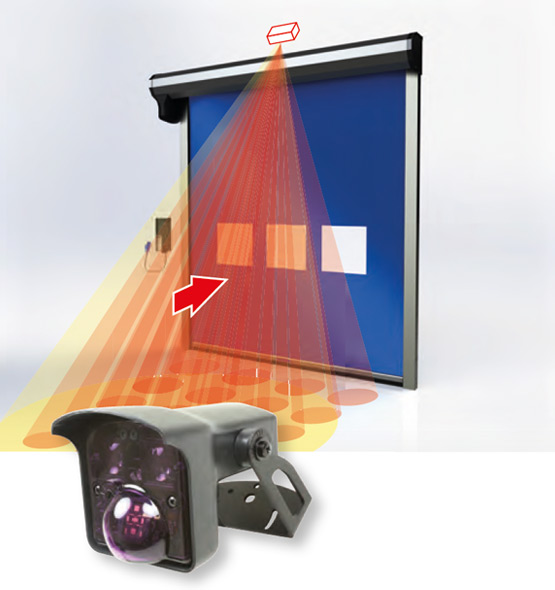

CONDOR | Bedienung und Sicherheit
Das Condor-System kombiniert zwei Funktionen in einem Gerät: Per Radar werden sich bewegende Objekte erkannt (Bedienung), während per Infrarottechnik unbewegte Objekte erkannt werden (Sicherheit). Auch für Außenbereiche geeignet.

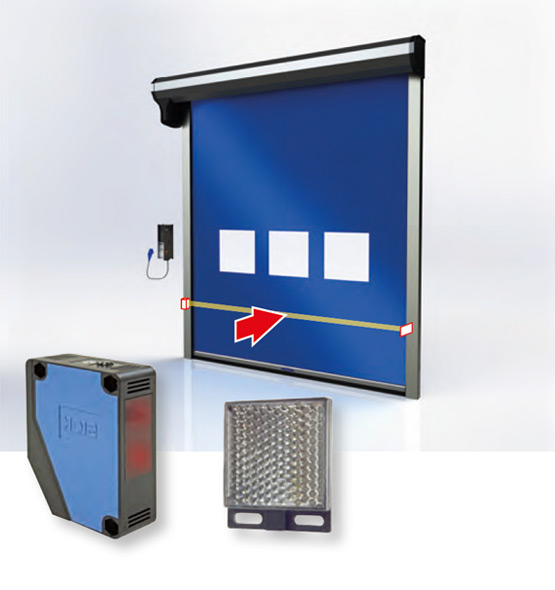

LICHTSCHRANKE | Bedienung und Sicherheit
Lichtschranken werden hauptsächlich für die Überwachung der Toröffnung eingesetzt. Das Tor schließt sich nicht, solange der Lichtstrahl unterbrochen ist. Es stehen Ausführungen mit einem Reflektor oder mit separatem Sender und Empfänger zur Verfügung.

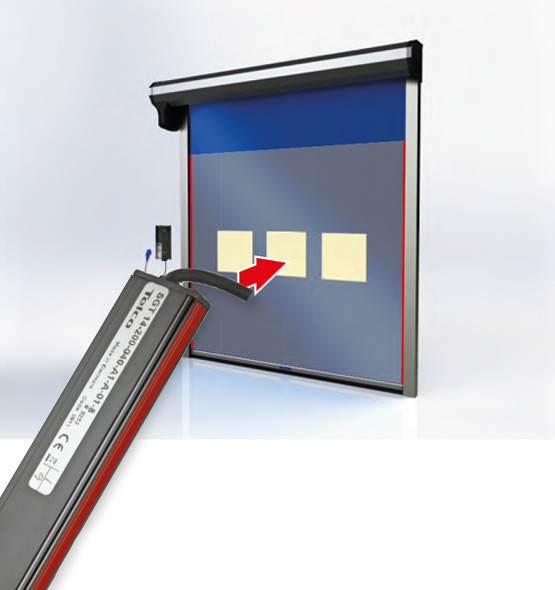

LICHTGITTER | Sicherheit
Ein Lichtgitter hat einen größeren Erfassungsbereich als eine Lichtschranke und bietet so mehr Sicherheit. Ein Lichtgitter eignet sich besonders bei unterschiedlich großen zu erkennenden Gegenständen.

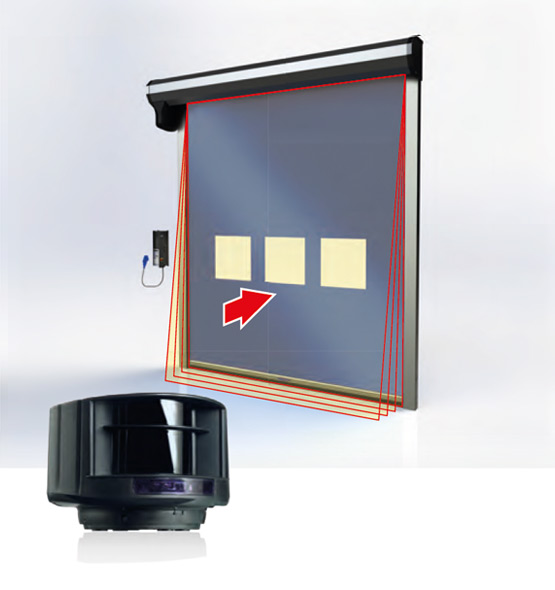

LZR-LASERSCANNER | Sicherheit
Der LZR^®-I100/I110 arbeitet mit einer hochpräzisen Technologie. Die dynamische Ausrichtung der Laserstrahlen in vier Ebenen bietet optimalen Schutz für die Torschwelle und die Umgebung. Maximaler Erkennungsbereich: 9,9 m × 9,9 m.
